Розміри і допуски різьблених деталей: ±0.5 мм vs ±1 мм

Допуски різьблених деталей — це питання, яке виникає або при замовленні нової партії, або вже після того, як вона прийшла і щось пішло не так. Деталь не стає в паз. Фасад гуляє по петлі. Однакові елементи з однієї партії виглядають різними. Ця стаття пояснює, як влаштована точність різьблених меблевих деталей, коли критичний ±0.5 мм, а коли достатньо ±1 мм, і як правильно сформулювати вимоги до підрядника, щоб отримати те, що потрібно.

Що таке допуск різьбленої деталі — пояснення без теорії

Допуск — це дозволений діапазон відхилення від розміру, зазначеного на кресленні або в специфікації. Якщо деталь має розмір 200 мм з допуском ±1 мм, це означає, що прийнятний розмір — від 199 до 201 мм. Будь-який розмір у цьому діапазоні вважається відповідним.

Чому не «рівно 200 мм»? Тому що деревина — не метал. У неї волокниста структура, і поведінка фрези при торцевому різанні відрізняється від різання вздовж волокна. Матеріал не є однорідним по щільності. Навіть на добре налаштованому CNC-верстаті з алмазною фрезою неможливо отримати абсолютно однаковий розмір у кожній точці кожної деталі. Це фізика, а не недбалість.

Типова точність CNC-фрезерування для МДФ — ±0.2–0.3 мм на добре налаштованому верстаті. Для масиву дерева — ±0.3–0.5 мм, бо матеріал неоднорідний по щільності волокна, і фреза «веде» трохи по-різному на кожній деталі.

Але допуск при виготовленні — це тільки частина картини. Деревина після виготовлення продовжує «жити»: міняти розміри при зміні вологості. Про це — у розділі нижче.

Головне, що потрібно зрозуміти на старті: допуск має сенс не сам по собі, а відносно того, куди і як ставиться деталь. Деталь 200 мм з відхиленням +1 мм — це 201 мм. Якщо вона вставляється в паз шириною 200.5 мм, вона просто не влізе. Якщо вона клеїться на фасад як накладний декор — ніхто цієї різниці не помітить.

Саме тому питання «який у вас допуск?» без контексту призначення деталі не має однозначної відповіді.

±0.5 мм vs ±1 мм — де яке значення критичне

Практичне правило поділяє всі різьблені деталі на дві категорії за способом монтажу: деталі, які з’єднуються з іншою геометрією, і деталі, які просто кріпляться до поверхні.

Де потрібен ±0.5 мм — монтажні та спряжувальні деталі

Суворий допуск необхідний там, де деталь входить у контакт з іншою деталлю і між ними є жорсткий геометричний зв’язок.

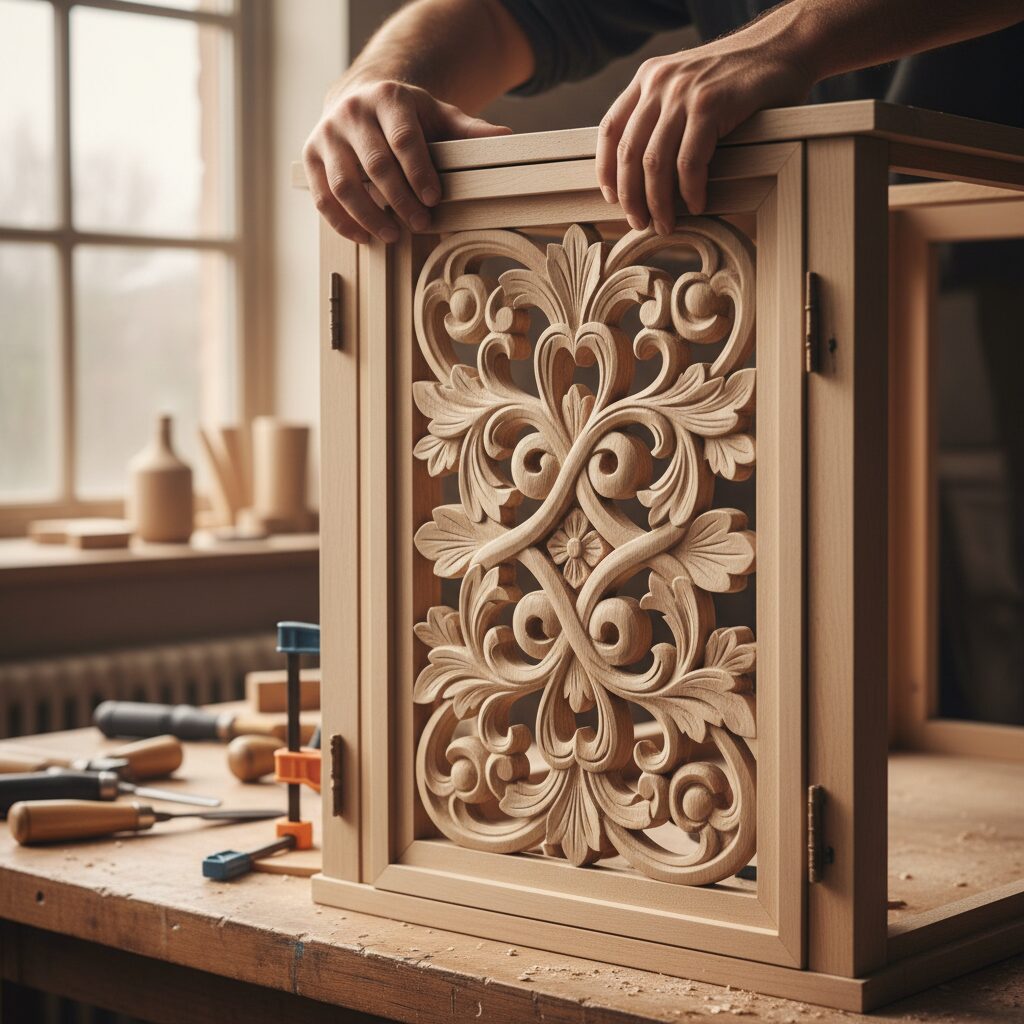

Різьблений фасад з навісними петлями. Петля встановлюється в просвердлений отвір і кріпиться до корпусу з точним позиціонуванням. Якщо висота фасаду відрізняється на 1.5 мм від заявленої, він або впирається в горизонталь корпусу, або дає помітний нерівний зазор. При серійному замовленні 20+ фасадів кожен мм відхилення — це час монтажника на підгонку.

Балясина, яка встановлюється в паз поручня. Шип балясини має входити в паз без підгонки — з чистою посадкою або мінімальним зазором під клей. Допуск ±0.5 мм по діаметру шипа тут — не надлишкова педантичність, а умова того, що балясина не буде хитатися.

Серійні деталі: накопичення відхилень. Якщо замовляєте 50 однакових розеток шириною 150 мм з допуском ±1 мм, то при встановленні в ряд загальне відхилення між крайніми елементами може скласти 10 мм і більше. Для орнаментального фризу це критично видно. При допуску ±0.5 мм відхилення по всій серії — не більше 5 мм, що вже допустимо для більшості випадків.

Карниз з точним примиканням до корпусу. Якщо карниз повинен лягати щільно вздовж усього периметра без видимих зазорів, довжина і прямолінійність мають бути витримані в межах ±0.5 мм на метр.

Для монтажних деталей вказуйте в ТЗ: допуск ±0.5 мм по габаритах, які визначають посадку. Це реалістична вимога для МДФ і можлива для масиву за умови правильної вологості матеріалу.

Де достатньо ±1 мм — накладний декор

Стандартний допуск підходить для деталей, які кріпляться до поверхні без жорсткого геометричного сполучення.

Накладні розетки і медальйони. Клеяться або кріпляться на видимій поверхні. Зазор між деталлю і поверхнею закривається клеєм. Деталь розміром 150×150 мм може прийти 149×151 мм — і це буде цілком нормально.

Орнаментальні накладки на фасаді. Якщо накладка клеїться на плоский МДФ-фасад і не вставляється нікуди, допуск ±1 мм по габаритах не впливає на кінцевий результат. Різниця між 149 і 151 мм на такій деталі не буде видна після монтажу.

Карнизи в зонах без стиків. Якщо карниз встановлюється на шафу як єдиний елемент і не стикується з іншим карнизом або деталлю по торцю, точність довжини ±1 мм є цілком достатньою.

Одиничні вироби під індивідуальне замовлення. Якщо деталь виготовляється в одному екземплярі без прив’язки до серійного корпусу або іншої серійної деталі, стандартний допуск зазвичай прийнятний.

Практичне правило: якщо деталь «вставляється» — потрібен ±0.5 мм. Якщо «кріпиться на поверхню» — достатньо ±1 мм.

Як вологість і порода дерева впливають на стабільність розміру

Це та частина, яку виробничники часто недооцінюють при замовленні. Деталь може бути виготовлена з точністю ±0.3 мм, але через тиждень після доставки відрізнятися від заявленого розміру на 1.5 мм. Причина — вологість деревини і умови зберігання.

Масив дерева — гігроскопічний матеріал. При підвищенні відносної вологості повітря він поглинає вологу і розширюється. При зниженні — зменшується. Це відбувається незалежно від того, нова деталь чи стара.

Конкретний приклад для дуба: дошка шириною 200 мм при зміні відносної вологості повітря на 10% змінює розмір поперек волокна приблизно на 0.8–1.2 мм. Це виходить з коефіцієнта усихання дуба — близько 0.3–0.35% на 1% зміни вологості. Тобто навіть якщо деталь виготовлена з точністю ±0.3 мм, одна зміна умов зберігання «знімає» цю точність повністю.

МДФ поводиться значно стабільніше. Його розміри змінюються в межах 0.1–0.3 мм при стандартних умовах приміщення. Саме тому точний допуск ±0.5 мм реалістично витримати і після доставки для МДФ-деталей, але для масиву потрібна додаткова умова — правильна вологість матеріалу на момент виготовлення і контрольовані умови зберігання.

Що вказувати в ТЗ при замовленні масивних деталей

Якщо замовляєте масив дуба, ясена або іншої породи під суворий допуск, ТЗ повинно містити три додаткові пункти:

Цільова вологість деревини при виготовленні. Для меблів у житловому приміщенні стандарт — 8–10%. Це вологість, при якій деревина буде стабільна в умовах опалюваного приміщення. Якщо виготовити деталь при вологості 12–14% (типова «свіжа» деревина), після завезення в тепле приміщення вона висохне і зменшиться.

Умови витримки перед монтажем. Для серйозних столярних виробів рекомендується 2–5 діб витримки деталей у приміщенні монтажу перед встановленням. За цей час деревина «акліматизується» і стабілізує розміри.

Напрям волокна відносно критичного розміру. Деревина змінює розміри переважно поперек волокна, а не вздовж. Якщо критичний розмір деталі орієнтований вздовж волокна — зміна розмірів від вологості буде мінімальною. Якщо поперек — треба закладати більший допуск або вибирати МДФ.

Для більшості різьблених декоративних деталей (розетки, медальйони, накладки) порода і вологість — не критичне питання, бо допуск там не жорсткий. Але для монтажних деталей із масиву — це умова, від якої залежить результат.

Нормативна база — що регулює допуски дерев’яних деталей

Більшість підрядників у своїх матеріалах не згадують нормативну базу або кидають загальну фразу «відповідаємо ДСТУ» без деталей. Між тим документи є, і вони дають технологу конкретний спосіб сформулювати вимоги.

ГОСТ 6449.5-82 — основний стандарт на незазначені граничні відхилення лінійних розмірів для виробів з деревини. Встановлює чотири класи точності:

• «Точний» (відповідає квалітетам IT10–IT12) — найдрібніші допуски
• «Середній» (IT12–IT14) — базовий для меблевого виробництва
• «Грубий» (IT14–IT16) — для конструктивних, прихованих елементів
• «Дуже грубий» (IT16–IT18) — для грубих заготовок

На практиці: якщо в ТЗ не вказано клас точності, підрядник може застосовувати «грубий» і формально не порушувати нічого. При цьому різниця між «точним» і «грубим» класом за допуском — у 3–4 рази. Тому явно вказуйте: «середній клас по ГОСТ 6449.5» або просто задайте числовий допуск у специфікації.

ДСТУ ГОСТ 16371:2016 — загальні технічні умови на меблі. Чинний в Україні. Встановлює вимоги до точності розмірів готових меблевих виробів. Клас «середній» у цьому стандарті — базовий для серійних меблів. Якщо ваш підрядник посилається на цей стандарт і каже «середній клас» — це відповідає допускам ±0.5–±1.5 мм залежно від розмірного інтервалу.

EN 942 (Timber in joinery) — євростандарт на деревину для столярних виробів. Важливий момент: цей документ не регулює точність розмірів у міліметрах. Він класифікує деревину за якістю і наявністю дефектів (сучки, смоляні кишені, тріщини) по класах J0–J5. Клас J1–J2 — для видових поверхонь, клас J4–J5 — для прихованих конструктивних частин. Якщо підрядник посилається на EN 942 як гарантію точності розмірів — це некоректно. Стандарт про якість матеріалу, а не про геометричну точність.

Практичний висновок: якщо підрядник каже «виготовляємо по ГОСТ 6449» — запитайте, який клас точності. Різниця між «точним» і «грубим» — суттєва і прямо впливає на те, скільки деталей потрібно буде підганяти вручну.

Як перевірити допуски при прийманні партії різьблених деталей

Найчастіша ситуація конфлікту між замовником і підрядником — партія прийшла, щось не стає, і починається «у вас неточно» / «ми зробили правильно». Щоб уникнути цього спору або вирішити його швидко, потрібна коротка процедура вхідного контролю.

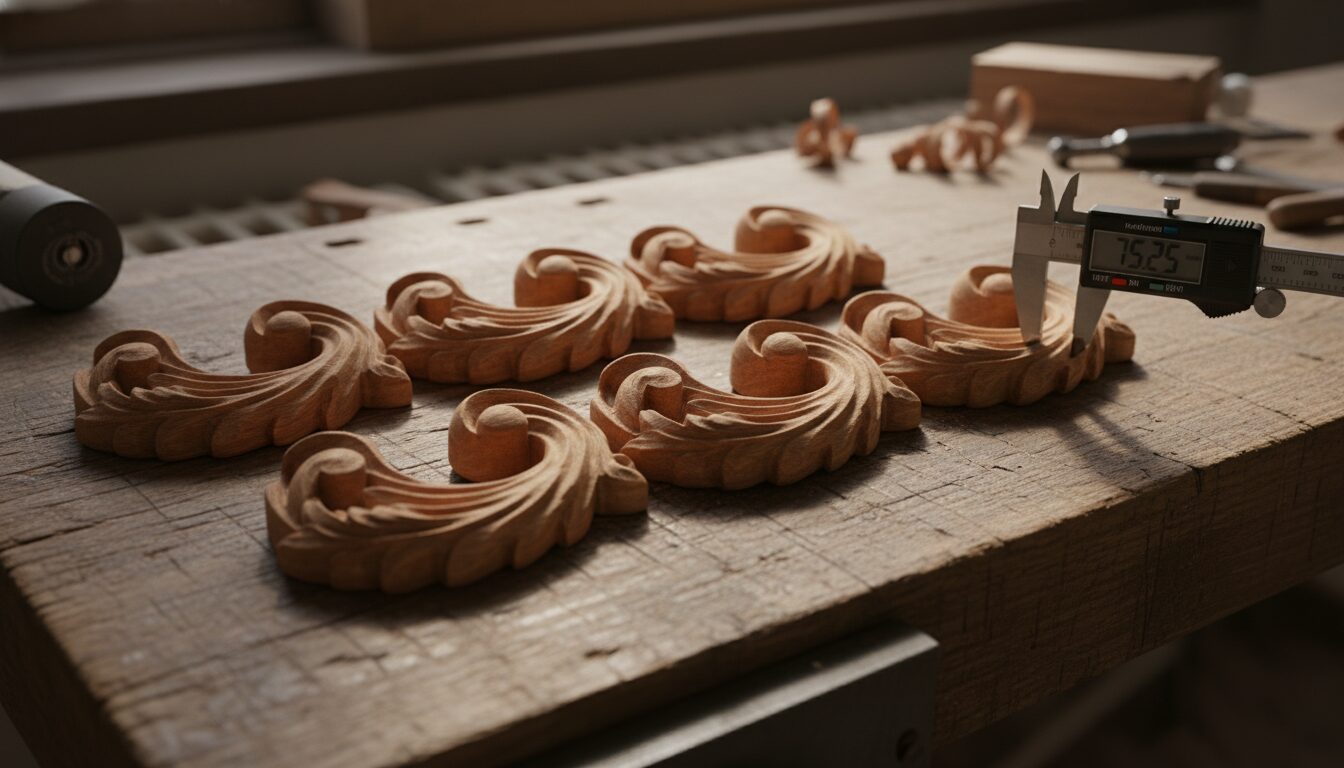

Інструмент. Для різьблених меблевих деталей достатньо цифрового або механічного штангенциркуля з ціною ділення 0.1 мм. Мікрометри, щупи, контрольні шаблони — надлишковий рівень для цього типу деталей. Цифровий штангенциркуль коштує менше склянки кави у хорошому кафе і вирішує 95% питань при прийманні.

Вибірка. Не потрібно перевіряти кожну деталь. Достатньо:

• Партія до 50 деталей — перевіряти 5 штук (10% вибірки)
• Від 50 до 200 деталей — 10–15 штук (5–7%)
• Понад 200 деталей — 20 штук або за таблицями AQL (рівень прийнятної якості)

Якщо у вибірці немає порушень допуску — партія приймається. Якщо є — розширюйте вибірку або рекламуйте.

Що вимірювати. Для типової різьбленої деталі — три параметри:

1. Габаритна довжина і ширина по крайніх точках деталі
2. Товщина в трьох місцях: початок, середина, кінець деталі
3. Глибина різьблення — тільки для деталей, де це критично (наприклад, різьблений рельєф, який має стикуватися з аналогічним елементом по профілю)

Що вважати браком. Деталь бракована, якщо:

• Розмір виходить за обидві межі допуску одночасно (тобто деталь і «ширше», і «вужча» — ознака деформації або розбухання)
• Або якщо декілька деталей вибірки показують систематичне відхилення в один бік — наприклад, всі на 1.5 мм коротші за заявлені. Це ознака збою програми верстата або зношення інструмента. Одиничне відхилення — брак окремої деталі. Систематичне — проблема партії.

Що ще перевіряти при прийманні. Крім розмірів — симетрія різьбленого малюнка для декоративних елементів. Якщо деталь має вісь симетрії (розетка, картуш, медальйон), перевірте відстані від центру до крайніх точок малюнка з обох боків. Про це докладніше — у статті «Дзеркальна симетрія різьблених елементів».

Що писати в акті рекламації

Якщо партія не відповідає допускам, рекламація повинна містити конкретні дані, а не загальні слова «деталі неточні»:

• Назва деталі і номер партії або дата замовлення
• Заявлений розмір з допуском (як він зазначений у ТЗ або підтверджений підрядником)
• Фактичний виміряний розмір (з точністю до 0.1 мм)
• Відхилення в мм
• Кількість бракованих деталей з вибірки і загальна кількість у партії
• Коротко: як це впливає на виробничий процес (деталь не стає в паз, виходить зазор, потрібна ручна підгонка)

Такий акт дає підрядникові конкретну основу для відповіді і зменшує час на «розбір польотів».

Що вказувати в ТЗ при замовленні різьблених деталей

Якщо ТЗ написане правильно, більшість проблем з допусками не виникає взагалі — підрядник розуміє вимоги і може підтвердити або відмовити до виготовлення.

Мінімально необхідне ТЗ для різьбленої деталі:

1. Назва і призначення деталі (куди ставиться, як кріпиться)
2. Матеріал: масив або МДФ, порода (для масиву), вологість (для масиву під суворий допуск)
3. Розміри з допусками по кожному критичному параметру
4. Кількість і серійність (один екземпляр або партія N штук)

Приклад для накладної декоративної деталі:

Деталь: накладна розетка. Матеріал: дуб, масив, вологість 8–10%. Розміри: 150×150×18 мм, допуск ±1 мм по габаритах. Глибина різьблення: 8 мм ±1 мм. Кількість: 40 штук.

Приклад для монтажної деталі:

Деталь: балясина. Матеріал: ясен, масив, вологість 8–10%. Розміри: діаметр шипа 60 мм, висота 900 мм. Допуск по діаметру шипа: ±0.5 мм (монтаж у паз поручня шириною 61 мм). Допуск по висоті: ±2 мм. Кількість: 24 штути.

Зверніть увагу: у прикладі для балясини вказаний різний допуск для різних розмірів. Діаметр шипа — критичний, бо він входить у паз. Висота — менш критична. Це правильний підхід: не «суворий допуск на все», а диференційована вимога.

Що вказувати не потрібно. Параметри верстата, тип фрези, оберти шпинделя, програму ЧПУ. Це зона відповідальності підрядника. Ваша задача — задати результат (розмір, якість поверхні, матеріал), а не спосіб досягнення. Якщо починаєте вказувати технологічний процес — ви або беретесь не за своє, або вже настільки впевнені в підряднику, що можна це обговорювати в окремій розмові.

Якщо є питання, куди ставиться конкретна деталь і який допуск потрібен — надішліть ескіз і коротко опишіть монтажну ситуацію. Прорахунок технічної можливості безкоштовний і займе 2 робочих дні.

Замовити прорахунок →

Часті питання про допуски різьблених деталей

Який допуск вважається нормою для різьблених декоративних деталей?

Для накладного декору — ±1 мм по габаритах є стандартом і відповідає «середньому» класу по ГОСТ 6449.5-82. Для монтажних деталей, які входять у паз або мають геометричний стик з іншою деталлю — ±0.5 мм по критичному розміру. Норма залежить від призначення деталі, а не від категорії «різьблений декор» загалом.

Чому деталі з однієї партії відрізняються між собою?

Є кілька причин. По-перше, неоднорідність матеріалу: масив дерева має різну щільність волокна навіть у межах однієї дошки, і фреза на ділянках різної щільності поводиться трохи по-різному. По-друге, знос інструмента: при великій партії фреза поступово зношується, і геометрія деталей у кінці партії може відрізнятися від початку. По-третє, вологість: якщо деталі зберігалися нерівномірно після виготовлення, розміри розійдуться. Хороший підрядник контролює інструмент і умови зберігання.

Чи можна замовити деталі з допуском ±0.3 мм?

Теоретично — так, для МДФ на добре налаштованому верстаті це досяжний результат при виготовленні. На практиці — є нюанс. Навіть якщо деталь виготовлена з точністю ±0.3 мм, після доставки, упаковки, розпаковки і зберігання при зміні вологості повітря на кілька відсотків розмір МДФ-деталі може відхилитись ще на 0.1–0.2 мм. Для масиву — більше. Тому замовляти ±0.3 мм для деревини і деревовмісних матеріалів зазвичай не має сенсу: виробнича точність є досяжною, але стабільність розміру після виготовлення — ні. Якщо ваша конструкція вимагає ±0.3 мм, подумайте про матеріал з іншими характеристиками або закладайте підгонку при монтажі.

Як вологість впливає на розмір деталі після доставки?

Якщо деталь виготовлена при вологості деревини 10%, а доставлена у приміщення з відносною вологістю повітря 65% (взимку при включеному опаленні це реальні умови), деревина почне висихати і зменшиться. Для дуба 200 мм поперек волокна — це 0.6–1.0 мм зменшення. Для MDF — значно менше. Практичне рішення: вказуйте в ТЗ цільову вологість деревини при виготовленні (8–10% для меблів у приміщенні) і витримуйте деталі 2–3 доби у приміщенні монтажу перед встановленням. Про це також є деталі у нашій статті «ЧПУ-фрезерування деревини на замовлення».

Чи є у вас документ на відповідність розмірів (сертифікат якості)?

При серійному замовленні ми можемо надати протокол вимірювань вибірки з партії — конкретні цифри по ключових розмірах кількох перевірених деталей. Це не держсертифікат, а виробнича документація. Для більшості виробничних задач цього достатньо. Якщо вам потрібна сертифікація продукції — уточніть при замовленні, обговоримо окремо.

Що робити, якщо партія прийшла з відхиленням?

Перший крок — виміряйте кілька деталей штангенциркулем і зафіксуйте відхилення в мм. Другий крок — порівняйте з ТЗ: чи був вказаний допуск при замовленні? Якщо так — є підстава для рекламації з конкретними цифрами. Якщо допуск не вказувався — розмова складніша. Тому ТЗ з допусками — ваш захист, а не формальність. При зверненні надайте виміряні розміри, номер партії і кількість деталей з відхиленням — вирішимо.

Чи можна зробити тестову деталь перед серійним замовленням?

Так. Для серійних замовлень від певного обсягу ми рекомендуємо і самі пропонуємо зробити тестову деталь або пробну партію 2–3 штуки для верифікації розмірів і якості поверхні перед запуском повного тиражу. Це стандартна практика для відповідальних монтажних деталей. Деталі тестової партії враховуються або в загальній кількості, або виготовляються окремо — уточнюємо при замовленні.

Чи відрізняються допуски для МДФ і масиву?

Так, і суттєво. МДФ — однорідний матеріал, він добре піддається CNC-обробці і дає стабільний розмір. Типова точність при фрезеруванні МДФ — ±0.2–0.3 мм, і цей розмір зберігається після виготовлення при нормальних умовах. Масив — неоднорідний і гігроскопічний. Точність при фрезеруванні — ±0.3–0.5 мм, і розмір продовжує змінюватися залежно від вологості. Якщо ваш проект вимагає суворих допусків і повторюваності між партіями — МДФ є кращим вибором з технічної точки зору. Про відмінності матеріалів у контексті CNC-обробки — у статті «CNC vs ручна різьба».

---
