Как подготовить эскиз или DXF-файл для заказа ЧПУ-резьбы по дереву

Когда мебельное производство впервые обращается к подрядчику по ЧПУ-резьбе, первый вопрос всегда один: что именно прислать? DXF, эскиз от руки, фото или просто размеры — и в каком виде. Эта статья отвечает именно на него: какие форматы подходят для заказа ЧПУ-резьбы по дереву, как подготовить файл правильно, что делать если готового файла нет, и каких ошибок избежать, чтобы не задержать заказ.

Какие форматы файлов принимаются для заказа ЧПУ-резьбы

Формат файла зависит от того, какую именно резьбу нужно изготовить. Есть два принципиально разных типа: плоская (2D) и рельефная (3D). Под каждый тип — свой набор форматов.

DXF и DWG — для плоской резьбы и сквозных орнаментов

DXF (Drawing Exchange Format) и DWG — форматы векторных чертежей. Они описывают геометрию детали в двух измерениях: длина и ширина, без глубины рельефа.

Когда подходят: — сквозные орнаменты (ажурные накладки, где материал выбирается насквозь); — плоские декоративные накладки на фасады; — карнизы и молдинги с профильным контуром; — решётки, арки, рамки с повторяющимся орнаментом.

Откуда берётся DXF: AutoCAD, CorelDRAW, Inkscape (бесплатная программа), Adobe Illustrator, Fusion 360. Все они умеют сохранять файл в DXF-формате. PRO100 и Basis Furniture Maker также поддерживают DXF-экспорт — но после экспорта файл нужно проверить отдельно (об этом ниже).

Ключевое требование к DXF: замкнутые контуры и масштаб 1:1 в миллиметрах.

STL и RLF — для рельефной (3D) резьбы

STL и RLF — форматы трёхмерных моделей. Они описывают поверхность детали в трёх измерениях: каждая точка орнамента имеет свою высоту относительно основания.

Когда подходят: — объёмные розетки с рельефным рисунком; — рельефные панели с цветочным или геометрическим декором; — декоративные элементы с глубиной от 5 до 15 мм; — любая резьба, где «виден третий измерение» и деталь не является плоской.

STL-файл выглядит как трёхмерная сетка из треугольников, описывающая поверхность. Правильный STL: без пересечений между сегментами сетки, «чистая» поверхность без дыр и самопересечений.

Откуда берётся STL: Aspire и ArtCAM (специализированные программы для резьбы и рельефного фрезерования), ZBrush, Fusion 360, Blender. Для рельефной резьбы чаще всего используют Aspire — он создан именно для подготовки файлов под ЧПУ-обработку дерева.

SVG и AI — вспомогательные форматы

SVG (Scalable Vector Graphics) и AI (Adobe Illustrator) — векторные форматы, которые принимаются для простых орнаментов, шрифтовых элементов и логотипов в резьбе.

Нюанс перед отправкой: если в SVG или AI есть текст — его нужно перевести в кривые (контуры) ещё до сохранения финального файла. Иначе подрядчик, у которого нет нужного шрифта, увидит вместо текста пустые квадраты или стандартный шрифт вместо вашего.

Эскиз от руки или фото — стартовая точка

Эскиз от руки и фото существующего орнамента — не форматы для непосредственного запуска станка, но вполне приемлемая отправная точка. Подрядчик перерисовывает изображение в векторный файл (эта услуга называется трассировкой или векторизацией) и показывает результат на согласование перед запуском.

Кратко — какой формат для какой задачи:

Формат	Когда подходит
DXF / DWG	Плоская резьба, сквозной орнамент, накладки, карнизы
STL / RLF	3D рельеф, объёмная резьба, розетки с глубиной
SVG / AI	Простые векторы, шрифты, логотипы в резьбе
Фото / эскиз от руки	Отправная точка для трассировки, не для прямого запуска

Как подготовить DXF-файл для заказа ЧПУ-резьбы — пошагово

DXF — самый распространённый формат для заказа резных элементов. Большинство проблем при первом заказе связаны именно с ошибками в DXF. Ниже — пять шагов, которые устраняют 90% типичных проблем.

Шаг 1. Единицы измерения и масштаб

Первый и самый важный параметр: файл должен быть в миллиметрах, масштаб 1:1.

Почему это критично. Если файл сохранён в дюймах (а некоторые версии AutoCAD по умолчанию работают в дюймах), станок изготовит деталь в 25,4 раза больше или меньше нужного размера. Целая партия уйдёт в брак ещё до того, как вы об этом узнаете.

Как проверить: при сохранении DXF в программе всегда явно указывайте единицы измерения. В CorelDRAW — «Документ → Единицы: мм». В AutoCAD — команда UNITS, единицы «Decimal», масштаб «Millimeters». В Inkscape — «Параметры документа → Единицы: мм».

Если не уверены — укажите в сообщении к файлу, в каких единицах выполнен чертёж. Подрядчик проверит и, если нужно, попросит уточнить.

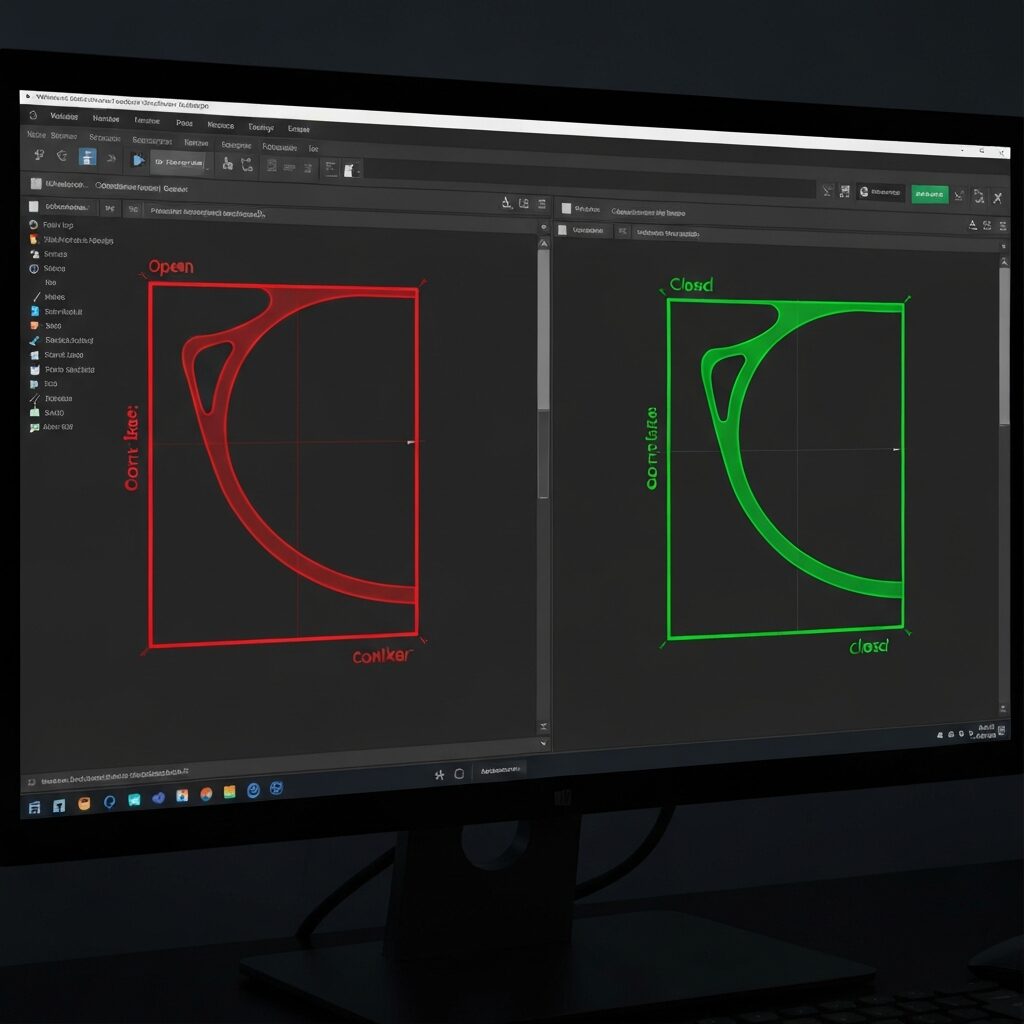

Шаг 2. Замкнутые контуры без разрывов

Замкнутый контур — это линия, у которой начало и конец соединены без разрыва. Станок интерпретирует контур как маршрут движения фрезы. Если контур разомкнут — фреза не знает, где остановиться, и либо «оставляет» лишний рез, либо станок останавливается с ошибкой.

Как возникают разрывы: при ручном черчении линии «почти» стыкуются, но не соединены. На экране кажется, что всё в порядке — но микрозазор в 0,01 мм уже является ошибкой.

Как проверить: — CorelDRAW: «Текст → Поиск узлов с разрывами» или ручная проверка через «Форму». — AutoCAD: команда PEDIT → «Join» — объединяет разрозненные отрезки в одну полилинию. Если есть зазоры — AutoCAD спросит, с каким допуском их закрыть. — Inkscape: выделить все объекты → «Контур → Объединить» или «Контур → Разбить на части» и проверить каждый сегмент.

Практический совет: после построения орнамента преобразуйте все линии и дуги в одну замкнутую полилинию (PEDIT → Join в AutoCAD, или «Объединить» в CorelDRAW). Это устраняет риск микроразрывов автоматически.

Шаг 3. Один слой, без лишнего

Что должно остаться в финальном DXF: только те контуры, которые нужно фрезеровать.

Что нужно убрать перед отправкой: — размерные линии и выносные обозначения (это не режущие контуры — станок их не игнорирует); — текстовые надписи (или перевести в кривые, если текст является частью орнамента); — заливки и штриховки; — вспомогательные «строительные» линии, которыми вы выравнивали элементы при черчении; — любые растровые изображения (PNG, JPG, встроенные фото).

Оставить: только замкнутые векторные контуры орнамента, масштаб 1:1, единицы в миллиметрах.

Если есть несколько разных типов обработки (например, одни контуры резать насквозь, другие — фрезеровать на определённую глубину) — их можно разместить на отдельных слоях и подписать слои понятно: «насквозь», «рельеф 8мм», «гравировка».

Шаг 4. Расстояния между контурами и от края

Два параметра, о которых часто забывают:

Расстояние между соседними контурами — не менее 16 мм. Если между двумя сквозными элементами остаётся менее 16 мм дерева — при фрезеровании эта перемычка ломается или скалывается. Особенно критично для дуба и твёрдых пород.

Расстояние от контура до края заготовки — не менее 15 мм. Это «поле безопасности»: при фиксации заготовки на станке зажимы занимают несколько сантиметров с каждой стороны. Контур, выходящий за пределы 15 мм от края, рискует попасть в зону крепления.

Если ваш орнамент имеет плотное расположение элементов — перед финализацией файла согласуйте перемычки с подрядчиком. Иногда можно немного увеличить промежутки без видимого изменения внешнего вида изделия.

Шаг 5. Проверка перед отправкой

Последний шаг — открыть готовый файл в другой программе, не той, в которой рисовали.

Почему это важно: программа, в которой вы работали, «знает» обо всех ваших объектах и может отображать вещи, которых в сохранённом файле на самом деле нет. Другая программа покажет только то, что реально записано в DXF.

Чеклист перед отправкой: — все линии орнамента на месте и не смещены; — нет лишних «невидимых» объектов за пределами орнамента; — нет двойных контуров (один поверх другого); — размеры детали соответствуют заявленным — проверьте измерительным инструментом в программе; — файл открывается без ошибок.

Что делать, если готового DXF-файла нет

Отсутствие готового DXF — не препятствие для заказа ЧПУ-резьбы. Это обычная ситуация, особенно при первом обращении или при заказе уникального орнамента. Ниже — четыре практических сценария.

Сценарий 1. Есть фото или изображение из интернета

Самый распространённый вариант: заказчик нашёл орнамент в каталоге, на Pinterest или сфотографировал деталь в шоуруме конкурента, и хочет что-то похожее.

Что делать: прислать чёткое фото орнамента (желательно без перспективных искажений, снятое прямо «в лоб»), указать размеры готовой детали (длина × ширина × толщина), материал и количество штук.

Подрядчик выполняет трассировку — перерисовывает орнамент в векторный файл — и показывает результат на согласование. После подтверждения запускается производство.

Срок на трассировку: 1–2 рабочих дня в зависимости от сложности орнамента. Простые геометрические орнаменты — быстрее, сложная флоральная резьба с мелкими деталями — дольше.

Сценарий 2. Есть эскиз от руки

Эскиз от руки подходит, если на нём есть чёткие линии и проставлены основные размеры. Художественная точность не нужна — достаточно, чтобы были видны форма орнамента и пропорции.

Что сделать: сфотографировать эскиз с ровного угла (или отсканировать) так, чтобы не было теней и перекоса. Указать размеры детали в сопроводительном сообщении — даже если они уже есть на эскизе, текстовое дублирование ускоряет обработку.

Подрядчик перерисовывает эскиз в векторный файл и присылает для подтверждения перед запуском. Вы можете внести правки до того, как деталь попадёт на станок.

Сценарий 3. Есть физический образец или аналог в производстве

Если есть готовая деталь, которую нужно воспроизвести или взять за основу — это ещё более простой вариант.

Два способа: — Привезти или прислать физический образец почтой. Подрядчик снимает размеры, перерисовывает в файл, изготавливает партию. — Прислать фото детали с нескольких сторон (фронт, профиль, торец) вместе со штангенциркульными размерами основных элементов.

Для серийных заказов второй вариант удобнее — не нужно организовывать доставку образца туда и обратно.

Сценарий 4. Нужна новая форма «с нуля»

Если орнамента ещё не существует и его нужно разработать под конкретный проект — описывайте словами или эскизом: стиль (классика, модерн, геометрия, флоральный мотив), ориентировочные размеры, глубина рельефа и где будет размещена деталь.

Подрядчик предлагает эскиз, заказчик согласовывает или просит доработки, и только после окончательного подтверждения запускается производство.

Важно учитывать: этот вариант занимает больше времени. На разработку эскиза и согласование уходит 3–5 дней. Закладывайте это в свой производственный график при планировании.

Параметры, которые нужно указать вместе с файлом

Файл — это половина заказа. Вторую половину составляют технические параметры, без которых подрядчик не может рассчитать стоимость и подтвердить техническую возможность.

Размеры и толщина материала

Укажите: — длину и ширину детали (или диаметр, если деталь круглая — розетка, медальон); — толщину материала.

Толщина — критический параметр. От неё зависит максимально допустимая глубина фрезерования. Если толщина материала 20 мм, а вы хотите рельеф глубиной 18 мм — деталь будет слишком тонкой и сломается под нагрузкой.

Если материал ваш (вы поставляете заготовки): укажите породу дерева, толщину и, если известна, влажность. Сухая древесина (влажность 8–12%) даёт более точный результат, чем «свежая» заготовка.

Глубина рельефа

Для плоской резьбы: укажите, нужен ли сквозной прорез или частичная выборка (и на какую глубину).

Для 3D-рельефа: укажите максимальную глубину от поверхности. Стандартный рабочий диапазон для декоративной резьбы — от 5 до 15 мм. Глубина рельефа не должна превышать 60–70% от толщины материала: если материал 20 мм, максимальная глубина рельефа — не более 12–14 мм.

Если не уверены — укажите желаемый визуальный эффект («рельеф должен хорошо читаться с расстояния 1–2 метра» или «лёгкое фактурное тиснение»). Подрядчик предложит соответствующую глубину.

Допуски

Допуск — это максимальное отклонение размера готовой детали от заявленного в файле.

Для монтажных элементов (вставляются в паз или фиксируются в точное посадочное место): допуск ±0,5 мм. Это означает, что деталь встанет в паз без подгонки и без зазоров.

Для декоративных накладок (крепятся сверху шурупами или клеем, точное посадочное место отсутствует): допуск ±1 мм.

Если ваш проект требует более жёсткого допуска — обсудите это с подрядчиком отдельно. Меньший допуск требует более медленной обработки и может повлиять на сроки.

Материал и количество

Порода дерева или тип материала: дуб, ясень, бук, орех, МДФ, фанера. Если материал поставляет подрядчик — достаточно указать породу. Если материал ваш — добавьте заготовки или договоритесь о доставке.

Количество штук в партии: влияет на стоимость и срок. Серийный заказ (10 и более одинаковых элементов) обходится дешевле единичного изделия, потому что CNC-программу готовят один раз и используют для всей партии.

Для серийного заказа: укажите, планируете ли повторные партии в будущем. Подрядчик сохраняет программу и при повторном заказе запустит её без повторной подготовки файла.

Типичные ошибки заказчиков в файлах — и что происходит в результате

Большинство задержек при первом заказе связаны с шестью ошибками в файле. Зная их заранее, можно избежать остановки производства.

Разомкнутый контур

Проблема: линия орнамента начинается в одной точке и заканчивается в другой, между ними есть разрыв — даже микроскопический, незаметный при просмотре.

Что происходит: станок получает маршрут движения фрезы, но не знает, где завершить рез. Фреза либо «едет» в ненужном направлении, либо станок останавливается с ошибкой до исправления файла.

Последствия для заказчика: остановка производства, время на выявление проблемы и исправление файла, задержка партии.

Решение: проверить и закрыть все контуры перед отправкой. Использовать функцию «найти разрывы» в CorelDRAW или команду PEDIT → Join в AutoCAD.

Файл в дюймах или без единиц измерения

Проблема: файл сохранён в дюймах, но подрядчик не знает об этом и запускает программу в миллиметрах.

Что происходит: деталь изготавливается в масштабе 25,4:1 или 1:25,4 от нужного размера.

Последствия: целая партия оказывается непригодной по размеру. Расходы материала, машинного времени и времени на повторный запуск.

Решение: всегда явно указывать единицы измерения в настройках документа перед сохранением и дублировать это в сообщении к заказу.

Двойные линии или наложение контуров

Проблема: два одинаковых контура лежат один поверх другого — это случается при копировании элементов или при некорректном импорте из другой программы.

Что происходит: станок проходит по одному месту дважды. При сквозном фрезеровании — второй проход «доедает» материал по бокам и портит геометрию детали или оставляет бахрому. При рельефном фрезеровании — углубляет рельеф вдвое от заявленного.

Решение: после завершения черчения выполнить проверку на дубликаты. В CorelDRAW — «Редактировать → Найти и заменить → Дубликаты». В AutoCAD — команда OVERKILL удаляет все дубликаты автоматически.

Слишком тонкие перемычки между элементами

Проблема: расстояние между двумя соседними контурами меньше 16 мм.

Что происходит: при фрезеровании перемычка дерева между двумя проходами фрезы оказывается слишком тонкой. Под воздействием вибрации и сил резания она ломается или скалывается. Особенно характерно для дуба, ясеня и других твёрдых пород.

Последствия: брак детали, иногда повреждение соседних элементов орнамента.

Решение: при проектировании орнамента соблюдать минимальное расстояние 16 мм между соседними контурами. Если дизайн требует более тонких перемычек — проконсультироваться с подрядчиком перед финализацией файла.

Растровые объекты в векторном файле

Проблема: в DXF-файл вставлено растровое изображение (скан эскиза, фото образца или логотип в PNG/JPG), которое «выглядит» как часть орнамента, но на самом деле является лишь картинкой.

Что происходит: станок не умеет читать растр. Элемент орнамента, который заказчик видит на экране, в программе станка просто отсутствует — он никак не влияет на траекторию фрезы.

Последствия: деталь изготавливается без той части орнамента, которая была растровой. Заказчик получает деталь, не соответствующую ожиданиям.

Решение: перед сохранением DXF проверить, все ли элементы орнамента являются векторными. Растр нужно либо удалить, либо предварительно трассировать в вектор.

Слишком детализированный орнамент с микроэлементами

Проблема: орнамент содержит детали меньше 1–2 мм. Например, мелкие завитки, точки или тонкие линии, нарисованные в иллюстраторе, где масштаб не ограничен физикой фрезы.

Что происходит: фреза имеет физический минимальный диаметр. Детали меньше диаметра фрезы она просто не может воспроизвести. Станок либо упрощает орнамент (детали сливаются), либо останавливается с ошибкой.

Решение: до финализации файла согласовать с подрядчиком минимальный размер воспроизводимого элемента. Это зависит от материала, инструмента и типа обработки — подрядчик укажет конкретный лимит для вашего заказа.

Как передать файл подрядчику — практически

Когда файл подготовлен и проверен — отправить его можно через email, Telegram, Viber или через форму на сайте подрядчика. Все эти каналы равноценны для передачи DXF, STL или SVG.

Название файла. Рекомендуемый формат: название детали и размеры. Например: rozhetka_150x150mm_dub.dxf или nakladka_karniza_600x80mm.dxf. Это помогает подрядчику сразу ориентироваться в заказе и не путать файлы при серийной работе.

Что указать в сообщении вместе с файлом: — материал (дуб, ясень, МДФ, «из вашего материала»); — толщина заготовки; — количество штук; — глубина рельефа или тип обработки (насквозь / частичная выборка); — допуск (±0,5 мм для монтажных, ±1 мм для декоративных); — срок, если есть дедлайн.

Срок ответа: после получения файла и технического описания подрядчик подтверждает техническую возможность и предоставляет расчёт за 1–2 рабочих дня.

Пилотная деталь. При серийном заказе или при первом сотрудничестве с подрядчиком рекомендуем попросить изготовить одну пробную деталь перед запуском всей партии. Это даёт возможность проверить соответствие геометрии, качество поверхности и правильность размеров до того, как потрачен материал на всю серию. Пилотная деталь обходится дороже «серийной» (нет эффекта масштаба), но сохраняет от потенциального брака всей партии.

Серийный заказ и повторные партии. После успешного изготовления первой партии подрядчик сохраняет CNC-программу. При повторном заказе тех же деталей достаточно прислать количество штук — файл переделывать не нужно. Детали будут идентичными в пределах допуска.

Отправить файл на просчёт

Частые вопросы

Обязательно ли иметь DXF для заказа резных элементов?

Нет. DXF — наиболее удобный формат для подрядчика, но не обязательный для заказчика. Можно прислать чёткое фото орнамента, эскиз от руки с размерами или физический образец. Подрядчик выполнит трассировку и перерисует в векторный файл. Срок трассировки — 1–2 рабочих дня.

В каких программах можно сделать DXF самостоятельно?

AutoCAD, CorelDRAW, Adobe Illustrator, Inkscape (бесплатная), Fusion 360. Для 3D-рельефа — Aspire или ArtCAM. Если вы работаете в PRO100 или Basis Furniture Maker — эти программы поддерживают DXF-экспорт. После экспорта проверьте замкнутость контуров и единицы измерения.

Можно ли прислать файл из PRO100 или Basis Furniture Maker?

Да. PRO100 поддерживает DXF-экспорт. Но после экспорта обязательно откройте файл в CorelDRAW или Inkscape и проверьте: замкнутые контуры, масштаб в миллиметрах, отсутствие лишних объектов. PRO100 иногда добавляет вспомогательные линии и объекты, не относящиеся к режущим контурам.

Сколько времени занимает трассировка эскиза от руки в векторный файл?

1–2 рабочих дня. Простая геометрия — быстрее, сложный флоральный орнамент с мелкими деталями — дольше. Трассировка входит в услугу подготовки к производству.

Что такое допуск ±0,5 мм и почему он важен?

Допуск — максимальное отклонение размера готовой детали от заявленного в файле. ±0,5 мм означает, что реальная деталь может отличаться от чертежа не более чем на полмиллиметра в любую сторону. Для монтажных элементов, которые вставляются в паз, это означает: деталь встанет без подгонки, зазоров и щелей.

Если я пришлю тот же DXF-файл повторно — детали будут идентичными?

Да. После изготовления первой партии подрядчик сохраняет CNC-программу. Повторный заказ запускается с той же программой — идентичность деталей в пределах допуска гарантирована. Файл переделывать не нужно.

Какая минимальная толщина перемычки между элементами орнамента?

Для фрезерования дерева — не менее 16 мм между соседними контурами в плоской резьбе. Для более тонких перемычек необходима предварительная консультация: иногда технологически это возможно, но требует другого подхода к фиксации детали и может повлиять на сроки.

Можно ли прислать файл в формате PDF?

Векторный PDF — да, принимается. Это PDF, сохранённый из CAD или векторного редактора. Растровый PDF (скан бумажного чертежа или фото в PDF) — нет: в нём нет векторной геометрии, только изображение пикселей. Для растрового PDF необходима трассировка.

В чём разница между DXF и STL для заказа резьбы?

DXF описывает двухмерную геометрию (контуры для фрезерования в плоской резьбе). STL описывает трёхмерную поверхность (для рельефного фрезерования, где каждая точка орнамента имеет свою высоту). Проще говоря: если деталь плоская или сквозная — DXF. Если деталь объёмная, с рельефом и глубиной — STL.

Что происходит после того, как я пришлю файл?

Подрядчик проверяет файл технически (замкнутые контуры, масштаб, возможность изготовления) и предоставляет расчёт стоимости и сроков за 1–2 рабочих дня. Если есть технические вопросы — свяжется для уточнения. Запуск производства — после подтверждения заказчиком и оплаты аванса.

---
