Как проверить качество резного декора от подрядчика: контрольные точки при приемке

Резные детали пришли от подрядчика — и на первый взгляд всё нормально. Но после монтажа выясняется: один элемент чуть меньше размера, другой набрал влаги и повело. Чтобы такого не происходило, нужна системная приемка партии. В этом материале — контрольные точки для технолога мебельного производства: что проверять при приемке резного декора от подрядчика, какими инструментами и что считать допустимым отклонением.

Почему входной контроль резных деталей — не лишняя процедура

Входной контроль — стандартная операция на мебельном производстве для любых комплектующих. Петли, профиль, плиты МДФ — всё проверяется при приемке. Резной декор не исключение. Но у него есть специфика, которая делает эту проверку особенно важной.

Резные детали изготавливаются из органического материала. Древесина меняет размеры от влаги и температуры. Даже качественно изготовленная деталь, если она пришла с повышенной влажностью, может повести после монтажа в отапливаемом цехе или готовом изделии.

Кроме влажности, есть ещё три сценария, которые «проходят» без контроля и обнаруживаются позже.

Сколы на рёбрах рельефа. Деталь выглядит нормально в упаковке, но после нанесения покрытия сколы становятся видимыми. Лак или морилка подчёркивают поверхностные дефекты. Клиент увидит это на готовом изделии.

Отклонение размера +2 мм. Деталь не садится на каркас. Или садится, но с натягом — и даёт трещину при первом перепаде температур. Мастер на сборке тратит время на подгонку. Если таких деталей двести — это уже проблема производственного уровня.

Нестабильность партии. Одна деталь соответствует чертежу, соседняя — нет. Это означает, что подрядчик изменил настройки станка или взял другой материал в середине серии. Без проверки выборки вы не узнаете об этом до момента сборки.

Выявить эти три проблемы на входном контроле — 20–30 минут работы технолога. Выявить после сборки — час работы мастера, рекламация от клиента, задержка отгрузки.

Приемку резного декора от подрядчика стоит стандартизировать: один раз прописать порядок — и применять к каждой партии.

Шаг 1. Визуальный осмотр поверхности

Что считать приемлемой и неприемлемой поверхностью резной детали

Первый шаг приемки — осмотр без каких-либо приборов. Только освещение и руки. Но сделать его правильно важно: большинство дефектов поверхности видно именно на этом этапе.

Правило проверки — смотреть под углом к источнику света, а не прямо на деталь. Волнистость от хода фрезы, неравномерная глубина рельефа, мелкие сколы — всё это выявляется при боковом освещении. При прямом осмотре эти дефекты легко пропустить.

Первые 60 секунд осмотра — держите деталь под углом 30–45° к лампе или окну и медленно поворачиваете. Затем — проводите ладонью против направления резьбы, чтобы почувствовать задиры и ворс.

Что является приемлемым:

Мелкая ворсистость между жилками орнамента — норма для массива, устраняется шлифовкой перед покрытием. Незначительная разница тона между деталями одной партии — норма для натуральной древесины: плотность и окраска жилок отличаются даже внутри одной породы.

Что является неприемлемым:

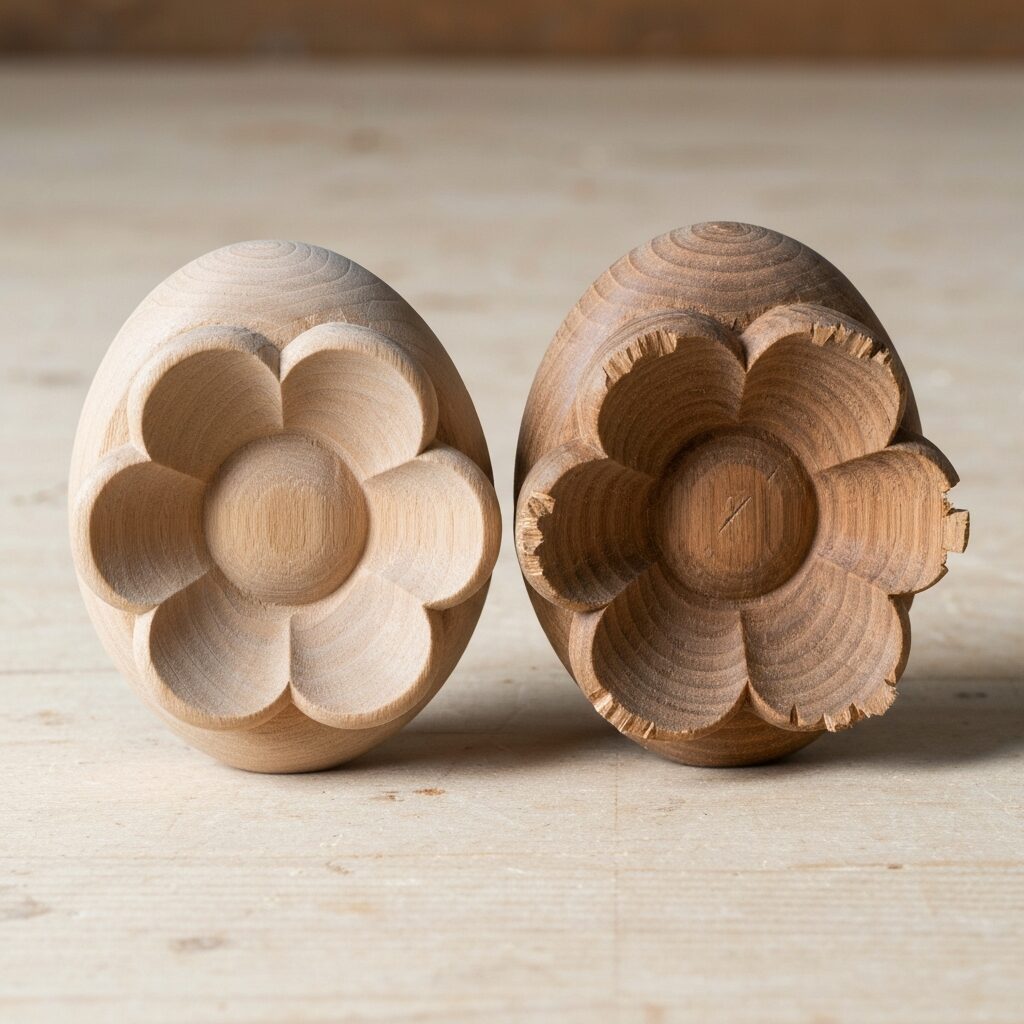

Сколы на рёбрах рельефа — хрупкие края орнамента отломились при обработке или транспортировке. Видимые волнистые полосы вдоль хода инструмента — признак неверно подобранного режима фрезерования или затупившегося инструмента подрядчика. Трещины вдоль волокна — признак материала с нарушенной структурой или резкого перепада влажности. Механические повреждения от упаковки: вмятины, царапины, отпечатки углов соседних деталей.

Задиры на прямолинейных контурах — признак того, что деталь не прошла финальную шлифовку. На резных элементах это особенно заметно на прямых участках: там, где деталь переходит от рельефа к плоскости.

Типичные поверхностные дефекты ЧПУ-фрезерования древесины

ЧПУ-фрезерование даёт специфические дефекты, которые отличаются от ручной резьбы.

Волнистые следы фрезы. При некорректной скорости подачи или изношенном инструменте на поверхности остаются параллельные микрополосы. На плоских участках они почти незаметны, но на скруглённых поверхностях рельефа — видны даже невооружённым глазом.

Задиры на выходах инструмента. Места, где фреза выходит из древесины в конце прохода — зоны повышенного риска сколов. Грамотный подрядчик выставляет направление обработки так, чтобы выходы фрезы приходились на непримечательные места. Если сколы на выходах попадают в видимую зону — это ошибка технологического процесса.

Неравномерная глубина рельефа. Если подрядчик не закрепил заготовку надёжно, или заготовка имела неровную толщину — глубина рельефа будет колебаться по плоскости детали. Выявляется при боковом освещении или при сравнении двух деталей из партии.

При обнаружении любого из этих дефектов — фиксируем, количество дефектных деталей вносим в акт приемки.

Шаг 2. Проверка геометрических размеров

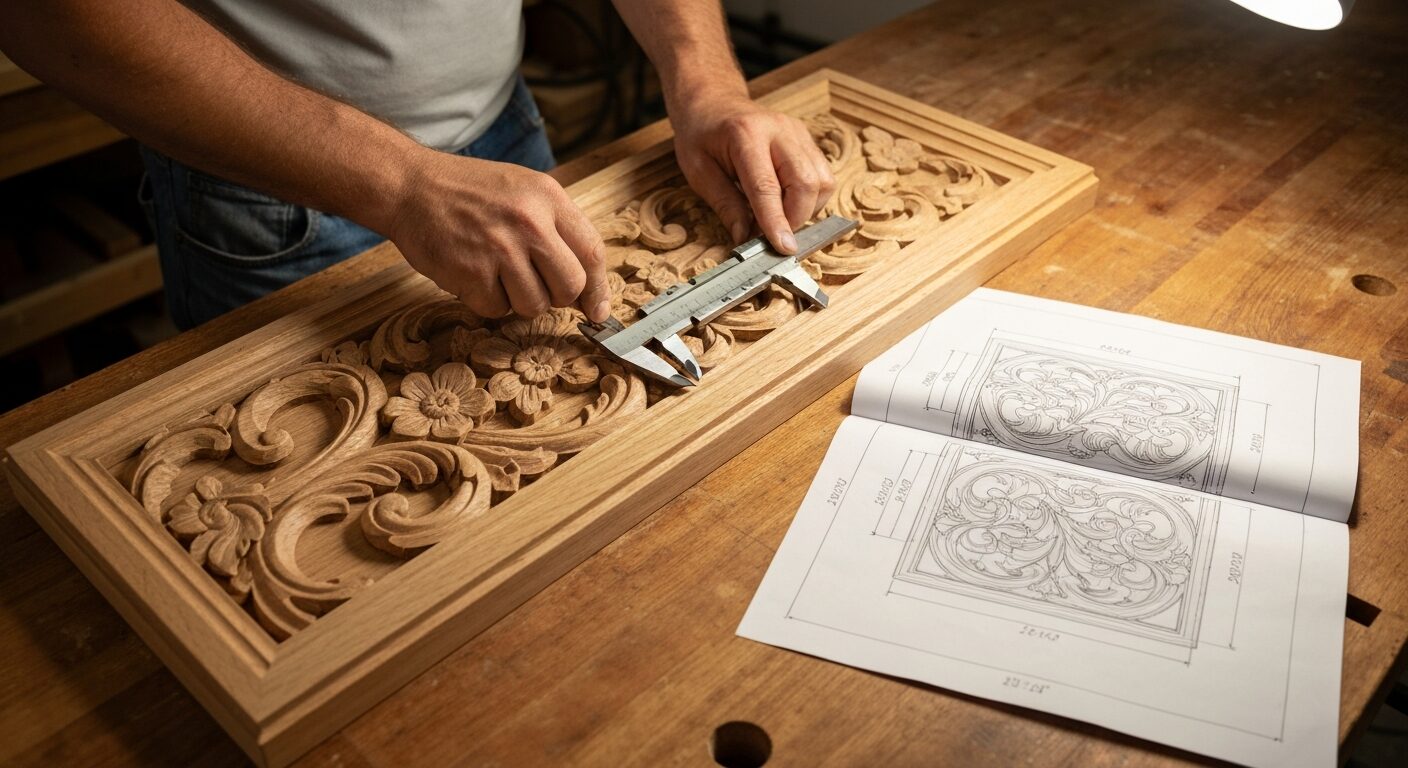

Какие размеры проверять и какими инструментами

Визуальный осмотр выявляет поверхностные дефекты. Но деталь может выглядеть нормально и при этом не соответствовать чертежу по размерам. Поэтому второй шаг — геометрический контроль.

Что проверяем:

Общие габариты — длина, ширина, высота детали. Это базовый параметр: деталь должна вписываться в соответствующий посадочный промежуток конструкции.

Глубина рельефа — для элементов, которые стыкуются с другими поверхностями или имеют заданную высоту выступа над фоном. Если глубина рельефа меньше спецификации — деталь будет выглядеть «плоской» и не соответствовать утверждённому образцу.

Посадочные места — пазы, шипы, отверстия для крепления. Это наиболее критичные параметры: отклонение здесь напрямую влияет на монтаж.

Для базового контроля достаточно штангенциркуля и металлической линейки. Для проверки глубины рельефа — глубиномер или штангенциркуль с глубиномером. Угольник — для контроля прямых углов на деталях с прямолинейными гранями.

Никакого специального оборудования не нужно. Эти инструменты есть в любой столярной мастерской.

Допустимые отклонения для видимых и скрытых резных элементов

Допуск зависит от того, где деталь стоит в конструкции.

Видимые декоративные элементы — фасадные накладки, розетки, карнизы, балясины. Отклонение ±0.5–1 мм по габаритам является приемлемым. Эти детали не являются конструктивными — они крепятся поверх основы, и небольшой зазор закрывается покрытием или скрыт с угла обзора.

Элементы с посадочным местом — детали, которые вставляются в паз или имеют шип для монтажа. Здесь допустимое отклонение меньше: ±0.3–0.5 мм. Большее отклонение — деталь либо не входит в паз, либо входит с люфтом.

Скрытые конструктивные элементы — детали внутри изделия, которые не видны после сборки. ±1–2 мм является приемлемым, если это не влияет на функцию и нагрузку.

Важный момент: если подрядчик не указал собственный технологический допуск в договоре или спецификации — уточните до подписания. Без закреплённого допуска рекламация становится предметом спора, а не факта.

Подробнее о допусках в мебельных деталях — в статье Размеры и допуски в резных мебельных деталях.

Выборка при серийной партии

Проверять каждую деталь в большой партии нереально. Но и проверить только первую деталь — недостаточно.

Практическая схема выборки: 5–10% от общего количества, но равномерно по партии. Несколько деталей с начала упаковки, несколько из середины, несколько с конца. Это выявляет нестабильность партии — когда подрядчик изменил материал или настройки в середине производства.

При партии до 20 деталей — проверяйте все. При партии 20–100 — выборка 5–7 штук. При партии свыше 100 — выборка 10–15 штук, равномерно по всей партии.

Шаг 3. Симметрия и повторяемость деталей в партии

Почему две детали из одного заказа могут отличаться

Симметрия — отдельный критерий, который часто игнорируют при приемке и обнаруживают при монтаже.

Первая причина — геометрическая нестабильность серии. Если подрядчик не фиксировал заготовки одинаково или материал имел разную плотность — детали, изготовленные по одной программе, могут иметь отличия в размерах и рельефе. Обычно это 0.3–0.7 мм, но для парных видимых элементов даже это заметно.

Вторая причина — зеркальная ошибка. Это специфическая ситуация для парных деталей: левая и правая накладки на дверцы, зеркальные розетки, левая и правая царга. На ЧПУ зеркальная деталь — это отдельная программа, а не автоматическое зеркало исходной. Если в техническом задании подрядчику не было явно написано «левая деталь и зеркальная правая» — подрядчик может изготовить две одинаковые. Они выглядят идентично по отдельности. При монтаже выясняется, что обе «правые».

Как проверить симметрию без специального оборудования

Для проверки зеркальности достаточно сложить две детали «лицом к лицу» и проверить совпадение контуров. Если детали действительно зеркальные — контуры совпадут. Если одинаковые — контуры совпадут только при складывании в одном направлении, но не зеркально.

Для проверки повторяемости в серии: возьмите 3–5 деталей из разных мест партии и измерьте один и тот же параметр — например, ширину или высоту рельефа. Отклонение между ними не должно превышать ±0.5 мм для видимых декоративных элементов. Если отклонение больше — партия нестабильна.

Нестабильная партия — не обязательно брак. Но это сигнал: либо подрядчик изменил настройки, либо материал разнородный. Нужен разговор с подрядчиком и, возможно, повторный заказ образцов перед следующей серией.

Подробнее о работе с зеркальными элементами — в статье Зеркальная симметрия резных элементов.

Шаг 4. Проверка влажности древесины

Какая влажность нормальна для резных мебельных деталей

Влажность — параметр, который не виден глазом. Но последствия от него видны хорошо: деталь набрала влаги в дороге, а через месяц после монтажа в отапливаемой комнате её повело.

Норма влажности для мебельных деталей — 8% ±2%. Детали с влажностью свыше 12% несут риск коробления и растрескивания после размещения в помещении с сухим воздухом — например, в офисе зимой при работающем отоплении.

Древесина реагирует на изменение влажности усыханием и разбуханием. Это нормальное свойство органического материала. Но если деталь изготовлена и отгружена с влажностью 14–16% — после высыхания она изменится в размерах. Резные элементы с тонким рельефом при этом могут дать микротрещины.

Как выявить повышенную влажность без влагомера

Наиболее точный способ — электрический контактный влагомер древесины. Для систематического входного контроля это оправданное вложение. Прибор измеряет влажность за 5–10 секунд, результат точный.

Если прибора нет — есть ориентировочные признаки повышенной влажности:

Деталь заметно тяжелее аналогичных деталей из предыдущих партий. Поверхность древесины темнее или имеет серый оттенок. Запах древесины более интенсивный и «сырой». При лёгком сжатии пальцами тонких участков рельефа — ощущается незначительная упругость, которой нет у сухой древесины.

Эти признаки не заменяют измерение, но позволяют заподозрить проблему и отложить партию на выдержку или контрольное измерение.

Практический совет: если партия пришла в сырую погоду или зимой после долгой транспортировки без упаковки — выдержите детали в условиях производственного помещения 24–48 часов перед монтажом. Это позволит древесине «выровнять» влажность до условий помещения и выявит детали, которые деформируются при высыхании.

Если ваш подрядчик предоставляет документацию — попросите указывать влажность материала в сопроводительных документах или упаковочном листе. Качественный подрядчик не откажет.

Шаг 5. Проверка качества шлифовки и готовности к покрытию

Что означает «деталь готова к покрытию» в контексте резного декора

Большинство резных деталей идёт под покрытие: лак, морилка, воск, краска. Качество шлифовки напрямую влияет на результат покрытия. Плохо отшлифованная поверхность даст неравномерное окрашивание, поднятые ворсинки под лаком, тёмные пятна на участках с незачищенным ворсом.

Базовый уровень для видимых поверхностей под прозрачное или тонированное покрытие — шлифовка зерном 150–180 без следов ворса и волнистости от фрезы. Если деталь идёт под непрозрачную эмаль — требования ниже, но поверхность всё равно не должна иметь задиры.

Подрядчик, который декларирует «готово к покрытию» — обязан отшлифовать деталь до этого уровня. Если в договоре не указано иного.

Как проверить шлифовку перед нанесением лака или морилки

Первый способ — рукой. Проведите ладонью по поверхности рельефа, особенно в углублениях и между выступами орнамента. Там всегда больше ворса — фреза «подрывает» волокна в местах смены направления. Если ощущаются шероховатые участки или задиры — шлифовка недостаточна.

Второй способ — тест морилкой на маленьком незаметном участке. Нанести несколько капель водорастворимой морилки на крайний участок детали. Плохо отшлифованная поверхность даст неравномерное окрашивание: более тёмные пятна там, где ворс поднял морилку, и более светлые там, где поверхность гладкая. Если окрашивание равномерное — деталь готова к покрытию.

Важный нюанс: в углублениях резьбы и между рельефными элементами ворса всегда больше, чем на открытых поверхностях. Если покрытие будет наноситься кистью — небольшой ворс в углублениях менее критичен: лак частично «прижмёт» ворсинки. Если покрытие наносить распылением — неравномерная шлифовка даст заметный дефект даже в мелких углублениях.

При обнаружении недостаточной шлифовки есть два пути: вернуть подрядчику на доработку или принять детали с условием компенсации стоимости собственной шлифовки.

Подробнее о подготовке резных деталей к покрытию — в статье Шлифовка резных деталей перед покрытием.

Шаг 6. Соответствие комплектности и маркировки партии

Что проверять в сопроводительных документах

Шестой шаг — документальный. Детали могут соответствовать качественным критериям, но быть укомплектованы неправильно. Особенно это касается партий с несколькими разными артикулами.

Что проверяем при приемке:

Количество деталей в партии — соответствие накладной. Подсчёт по видам деталей, если артикулов несколько. Наличие маркировки на упаковке или упаковочного листа внутри: деталь А, размер X, количество Y. Соответствие породы древесины спецификации заказа — если заказывали дуб, не получили ольху.

Если партия содержала несколько видов деталей — убедитесь, что каждая группа маркирована отдельно и не перепутана между упаковками. Смешанные детали при выдаче на линию сборки — причина остановки и переработки.

Почему неправильная маркировка усложняет сборку

Маркировка — не бюрократия. Это инструмент управления производственным процессом.

Детали без маркировки попадают на общий склад. Через неделю мастер не знает, какая накладка левая, какая правая, какая для серии А и какая для серии Б. Он тратит время на разбор. Или — что хуже — монтирует не ту деталь.

Упаковочный лист от подрядчика занимает 10 минут времени. Если подрядчик не предоставляет его автоматически — попросите. Добросовестный подрядчик не откажет.

Что делать, если партия не соответствует качеству

Как зафиксировать брак документально

При обнаружении дефектов — фиксируем до того, как начинаем любую обработку деталей. После того как детали отшлифовали или нанесли покрытие — рекламировать значительно сложнее.

Порядок фиксации:

Сфотографировать дефектные детали на нейтральном фоне при хорошем боковом освещении. Фото должно показывать дефект чётко. Сделать замеры и записать отклонение с привязкой к конкретной детали: «деталь №5, ширина 48 мм вместо 50 мм по чертежу». Составить простой перечень: количество дефектных деталей, тип дефекта, размер отклонения. Отправить подрядчику письменно — письмом или сообщением с фото.

Подробный протокол с фотографиями — основа для переговоров. Без фиксации брак становится предметом спора слов, а не фактов.

Три варианта решения: возврат, доработка, компенсация

Вариант 1 — возврат и переделка. Подрядчик забирает партию и изготавливает новую. Сроки обсуждаются в соответствии со срочностью заказа. Оправдан при системном браке, когда дефект присутствует в большинстве деталей или является принципиальным (неправильные размеры, неправильная порода древесины).

Вариант 2 — доработка на месте. Заказчик устраняет незначительные дефекты собственными силами: дошлифовывает ворс, устраняет небольшие задиры. Стоимость этих работ засчитывается подрядчику или вычитается из счёта. Оправдан при поверхностных дефектах, которые занимают 15–30 минут работы и не влияют на размеры.

Вариант 3 — частичная компенсация. Подрядчик компенсирует часть стоимости бракованных деталей без их возврата. Детали остаются у заказчика и используются с учётом дефектов или идут в непримечательные места изделия. Оправдан когда дефекты незначительны, время критично, и заказчик может «абсорбировать» эти детали.

Предупреждение брака на будущее. Большинство ситуаций, описанных выше, решается пилотным образцом перед запуском серии. Проверенный и подписанный образец — это эталон, к которому можно апеллировать при любых разногласиях. Подрядчик, которому вы возвращаете брак, ссылаясь на подписанный образец — не может сказать «мы так и предполагали». Образец — ваш аргумент.

О типичных ошибках при работе с подрядчиками по резьбе — в статье Ошибки заказчиков при работе с подрядчиками по резьбе.

Чек-лист приемки резных деталей от подрядчика

Сводная таблица для использования при каждой приемке партии. Можно распечатать и держать на складе.

Параметр	Метод проверки	Норма / критерий
Поверхность	Осмотр под углом к свету	Нет сколов, задиров, волнистых следов фрезы
Трещины	Визуальный осмотр	Отсутствуют. При наличии — деталь в брак
Механические повреждения	Осмотр упаковки и деталей	Вмятины, царапины от упаковки отсутствуют
Общие габариты	Штангенциркуль, линейка	±0.5–1 мм для видимых деталей; ±0.3–0.5 мм для посадочных мест
Глубина рельефа	Глубиномер или штангенциркуль	Соответствие спецификации, равномерная по детали
Симметрия парных деталей	Складывание «лицом к лицу»	Полное совпадение контуров
Повторяемость партии	Измерение 3–5 деталей	Отклонение между деталями ±0.5 мм для видимых элементов
Влажность	Влагомер или органолептически	8% ±2%. Свыше 12% — риск коробления
Шлифовка	Рука по поверхности + тест морилкой	Без ворса и задиров, равномерное окрашивание при тесте
Количество	Пересчёт по накладной	Соответствие заказу
Маркировка	Проверка упаковочного листа	Все артикулы соответствуют заказу, детали рассортированы
Порода древесины	Визуальная или по документам	Соответствует спецификации заказа

При обнаружении несоответствий — фиксируем письменно и фото до любой обработки.

Частые вопросы

Обязательно ли проверять каждую деталь в большой партии?

Нет. Для больших партий достаточно выборки 5–10% от общего количества, распределённой равномерно: начало, середина, конец упаковки. Если выборка показала системный дефект — тогда осмотр расширяется. При партиях до 20 деталей — проверяем все.

Какая влажность древесины считается нормой для резных мебельных деталей?

Норма для мебельных деталей — 8% ±2%, то есть диапазон 6–10%. Детали с влажностью свыше 12% — риск деформации после монтажа в отапливаемом помещении. Детали с влажностью ниже 6% — риск растрескивания при резком увлажнении (например, при контакте с водяными парами на кухне).

Что считать браком при приемке резных элементов?

Безусловный брак: сколы на рёбрах видимого рельефа, трещины вдоль волокна, отклонение размеров сверх допустимого, неправильная зеркальность парных деталей, несоответствие породы древесины. Условный брак (решается переговорами): незначительный ворс на поверхности, мелкие царапины от упаковки на непримечательных местах, незначительные волнистые следы на скрытых участках.

Можно ли исправить сколы на резных деталях самостоятельно?

Мелкие сколы на непримечательных местах — да, шпаклёвка по дереву плюс шлифовка. Сколы на видимом рельефе, особенно на острых рёбрах орнамента — значительно сложнее, результат зависит от навыка исполнителя и типа покрытия. При прозрачном покрытии сколы останутся заметными даже после шпаклевания. При непрозрачной эмали — можно нивелировать. Если деталь идёт на фасад изделия — лучше рекламировать подрядчику, чем исправлять.

Почему детали одного заказа могут отличаться между собой?

Три основные причины. Во-первых, нестабильность крепления заготовок: если заготовки фиксировались по-разному, отклонения в позиционировании передаются в размеры деталей. Во-вторых, разнородный материал: даже в одной породе древесины есть участки разной плотности, что влияет на характер фрезерования. В-третьих, изменение настроек станка в середине партии: если оператор корректировал параметры в процессе работы без сохранения однородности.

Обязан ли подрядчик предоставлять сертификат качества древесины?

Стандартный договор подряда обычно не предусматривает сертификатов на каждую партию. Но вы можете включить это требование в договор или спецификацию заказа. Надёжный подрядчик, работающий с сертифицированной древесиной, предоставит документы без проблем. Если подрядчик отказывает или уклоняется — это повод уточнить происхождение материала.

Что делать, если брак обнаружен уже после монтажа?

Ситуация сложнее, но не безнадёжна. Зафиксируйте дефект фото и описанием. Если деталь не подвергалась обработке (не покрашена, не залакирована) — шансы на рекламацию выше. Если покрытие уже нанесено — подрядчик может утверждать, что дефект появился после приёмки или во время обработки. Именно поэтому входной контроль важен: он фиксирует состояние деталей до их передачи в производство. Если акта входного контроля нет — доказывать вину подрядчика будет сложнее.

Как проверить симметрию парных резных элементов без специальных инструментов?

Простейший способ: сложить две детали «лицом к лицу» и проверить совпадение контуров. Если детали зеркальные — контуры совпадут при зеркальном складывании. Если детали одинаковые (не зеркальные) — контуры совпадут только при одинаковом направлении. Ещё один способ: положить детали рядом на плоскую поверхность и посмотреть на них сверху — зеркальный рисунок орнамента будет очевиден при прямом сравнении.

---
