Зеркальная симметрия резных элементов — почему это важно для качественной мебели

Симметрия резных элементов — это не эстетика. Это техническое требование. Когда левая и правая накладки отличаются по рельефу или оси даже на 1.5 мм — это видно на готовом изделии. Статья о том, почему зеркальная симметрия резных элементов закладывается ещё на этапе ЧПУ-программы, и как проверить это до монтажа.

Что такое зеркальная симметрия в резьбе и где она нужна

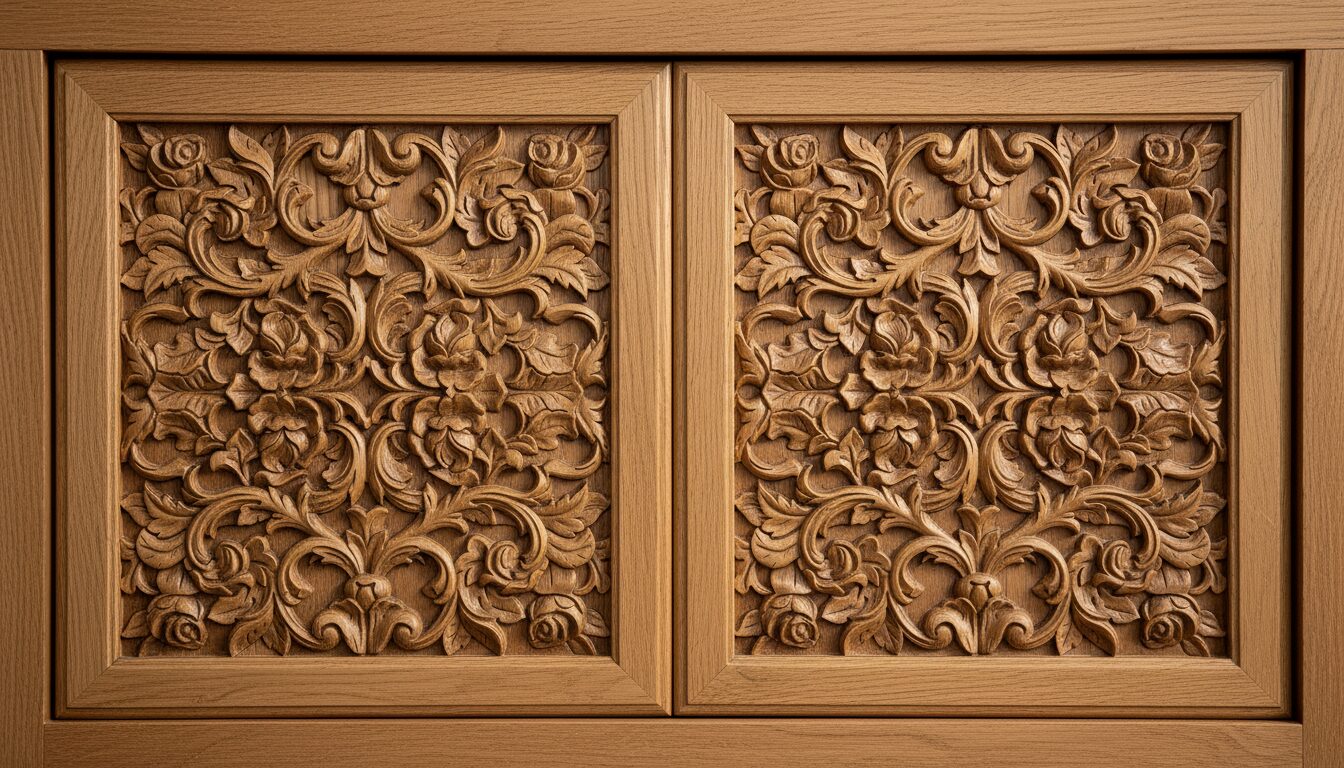

Представьте шкаф с двустворчатыми дверцами. На каждой створке — накладная резная деталь. Открываете обе — и сразу видите: левая накладка чуть больше по выступу, правая чуть уже. Или ось орнамента не совпадает. Шкаф стоит дорого, резьба по дубу — тоже, но общее впечатление испорчено.

Это — классический результат несимметричной пары.

Что такое «пара» в мебельной резьбе. Две детали образуют пару, когда одна является зеркальным отражением другой. Не копией — а именно зеркалом. Если положить их рельефом друг к другу — они должны точно совпасть по контуру и глубине. Это принципиальное различие: одинаковые детали — это тираж одного элемента. Зеркальные детали — это пара, где лево и право разные, но симметричные.

Где парные резные детали встречаются чаще всего:

• Левая и правая накладки на двустворчатых фасадах шкафа
• Два симметричных пилястра по бокам комода или тумбы
• Парные ножки по углам стола или кровати
• Торцевые накладки на боковых фасадах кухонного гарнитура
• Симметричные карнизные элементы над дверными проёмами

В каждом из этих случаев детали находятся в прямом поле зрения. Если есть отклонение — оно заметно.

Почему отклонение видно даже непрофессионалу. Наш мозг настроен искать симметрию и мгновенно фиксирует нарушение оси. Это не преувеличение — это физиология восприятия. Отклонение рельефа на 2 мм в выпуклом орнаменте уловит только тот, кто знает, куда смотреть. Но отклонение оси или общей высоты рельефа видно всем. Именно поэтому производители, которые поставляют качественную мебель на рынок или за рубеж, включают проверку симметрии парных деталей как обязательный пункт входного контроля.

Зеркальная симметрия — это не то же самое, что одинаковые детали. Это стоит уточнить отдельно, потому что путаница возникает часто. Если заказать 10 одинаковых накладок — все 10 будут копиями друг друга. Для серийной партии, где все элементы стоят в одной позиции, это правильно. Но для двустворчатых дверей или симметричных боков изделия нужна именно пара: левая деталь и правая деталь, которые являются отражением друг друга. Если поставить две одинаковые накладки на симметричные позиции — орнамент будет «развёрнут в одну сторону» и пара не будет читаться как единое целое.

Для справки: Резные накладки на мебель — о типах накладок и где они применяются.

Почему асимметрия резных деталей возникает и как её избежать

Вот распространённый сценарий. Производитель заказывает 20 пар резных накладок у поставщика. Получает партию, проверяет одну деталь — всё выглядит хорошо. При монтаже обнаруживается: левые и правые накладки не совпадают по высоте рельефа. На некоторых парах разница 3–4 мм. Переделывать готовые фасады дорого. Перезаказывать детали — время. Ситуация реальная, и она возникает не из-за небрежности, а по конкретным техническим причинам.

Ручная резьба и её ограничения по точности. Даже опытный резчик не может выполнить две зеркальные детали вручную с точностью лучше 2–4 мм по рельефу. Рука — не станок. Ручная резьба даёт уникальный результат, но не даёт воспроизводимой точности. Для авторской мебели в единственном экземпляре это приемлемо. Для серийного производства или изделий с парными позициями — ручная резьба не подходит для изготовления пар. Подробнее о разнице между ЧПУ и ручной резьбой — в материале ЧПУ vs ручная резьба.

ЧПУ без правильной настройки. Это менее очевидная причина, но она встречается. Если оператор просто копирует ту же программу для обеих деталей — он получает две идентичные детали. Но не зеркальные. Для зеркальной пары нужно отдельно настроить вторую программу с отражением по оси. Если этот шаг пропустить — заказчик получит не пару, а два левых (или два правых) элемента.

Разные заготовки. Даже если программы правильные, но детали вырезаны из разных кусков материала, — рельеф может «отыграть» по-разному. Дерево — живой материал. Плотность волокна, направление текстуры, внутренние напряжения в массиве — всё это влияет на то, как фреза проходит по заготовке. Если одну деталь вырезать из одного бруска, а вторую — из другого, даже той же породы, — небольшая разница в результате возможна.

Как этого избежать:

• Программа зеркального отражения в CAM-системе (CAM — это программное обеспечение, которое переводит 3D-модель в команды для станка) настраивается отдельно для правой детали
• Обе детали пары вырезаются из одного массива, желательно в одном сеансе
• Проверка наложением шаблона или самих деталей рельефом друг к другу — до упаковки и отправки

ЧПУ-фрезерование и зеркальная симметрия резных деталей: как это делается

ЧПУ-фрезерование даёт точную зеркальную пару. Но только если процесс настроен правильно. Разберём, из чего состоит этот процесс.

Что такое «mirror» в CAM-программе и почему это не «просто перевернуть». В CAM-системе есть функция зеркального отражения — она генерирует траекторию движения фрезы для детали, симметричной относительно заданной оси. Это не то же самое, что повернуть заготовку на 180 градусов и запустить ту же программу. При повороте заготовки меняется направление волокна дерева относительно фрезы — и рельеф получается немного иным. Правильное зеркалирование делается именно через CAM: осевая линия задаётся в программе, и станок получает отдельный набор команд для правой детали.

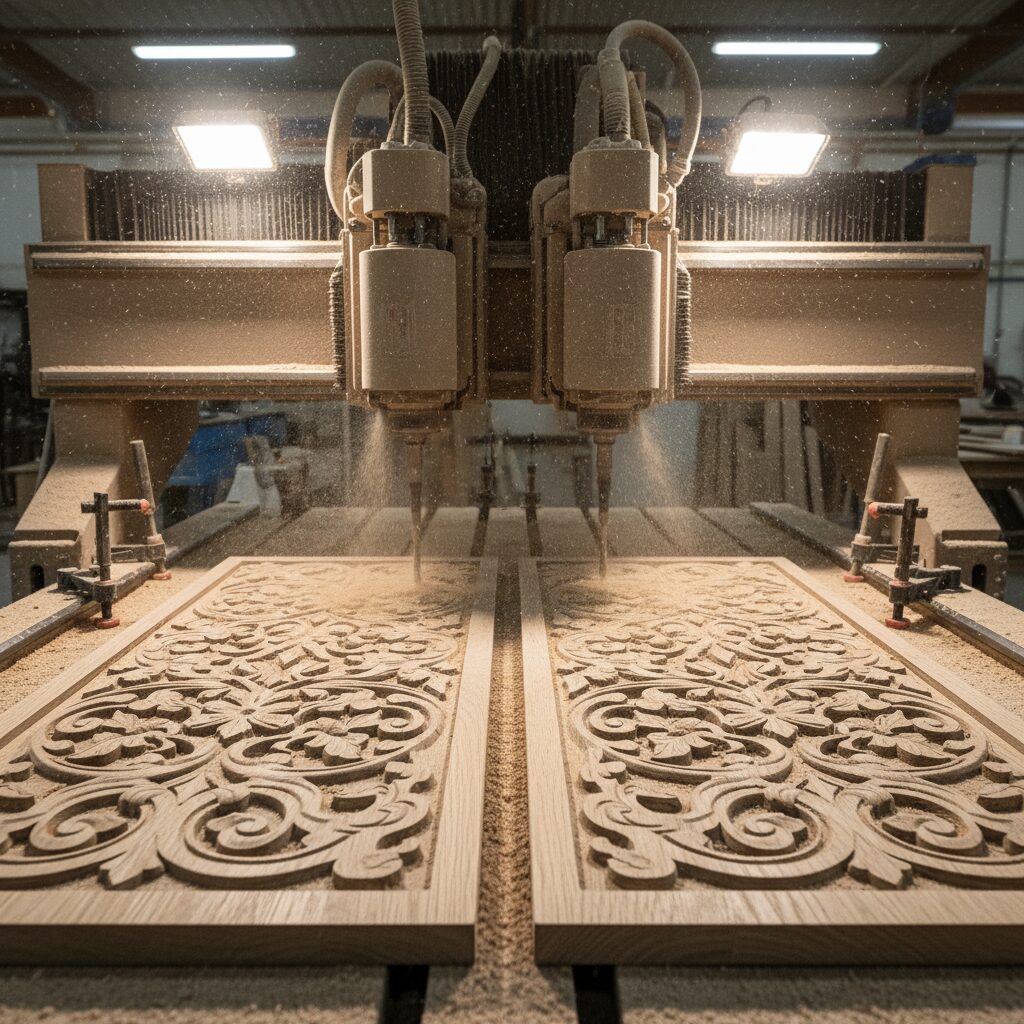

Фиксация заготовки. На фрезерном станке заготовку удерживает вакуумный стол. Это важно для точности: обе детали базируются одинаково — от одного нулевого угла. Если базирование разное — даже правильная программа даст смещение. Поэтому для парных деталей важна последовательность: сначала левая, затем правая — с тем же базированием, без перенастройки стола.

Один проход — одна пара. Наиболее надёжный вариант: обе детали вырезаются последовательно или одновременно из одного листа или бруска материала. Это минимизирует влияние разницы между заготовками. Если заказ большой и материал берётся из разных партий — риск незначительных расхождений возрастает. Поэтому для больших заказов мы фиксируем, из какой партии материала изготовлена каждая серия.

Когда нужна 5-осевая обработка. Большинство резных накладок для мебели выполняется на 3-осевом станке — он перемещает фрезу по осям X, Y и Z. Этого достаточно для рельефа с плавными переходами и стандартной глубиной. Но есть конфигурации, где рельеф имеет «поднутрения» — зоны, куда 3-осевая головка физически не достаёт. Например, глубокий классический акант с подрезанными листьями или резьба «под камень» с вертикальными стенками. Для таких элементов нужна 5-осевая обработка, где головка наклоняется и достигает сложных участков. Это влияет на стоимость и срок изготовления.

Выходной контроль пары. После фрезерования и шлифовки обе детали пары кладут рельефом друг к другу и проверяют совпадение контуров. Если есть расхождение — партия идёт на доработку или переделку. Фотографию этого шага мы отправляем заказчику вместе с подтверждением отправки. О подготовке поверхности после контроля — в материале Шлифовка резных деталей перед нанесением покрытия.

Как проверить симметрию резных деталей при приёмке партии

Даже если поставщик говорит «всё проверили» — входной контроль на вашем производстве не лишний. Вот практический порядок проверки парных деталей.

Метод наложения. Кладёте две детали рельефом друг к другу — то есть лицом к лицу. Если пара правильная, контуры точно совпадают по периметру и по выступам рельефа. Если детали идентичные (а не зеркальные) — они не совпадут: выступы будут попадать в выступы вместо впадин. Этот метод сразу показывает: перед вами пара или просто два одинаковых элемента.

Замер по реперным точкам. Выбираете три-четыре характерные точки на рельефе — например, наивысший выступ орнамента, центр основного элемента, угол накладки. Измеряете высоту рельефа в этих точках на обеих деталях штангенциркулем. Разница в пределах допустимого — приемлема. Критические отклонения — это сигнал.

Где допустимое отклонение, а где нет. Для деталей на открытых лакированных поверхностях — тех, что видны на готовом изделии с расстояния 1–2 метра — отклонение по высоте рельефа не должно превышать ±0.5 мм. Для деталей под покраску на МДФ, где покрытие несколько нивелирует поверхность, — допустимо до ±1 мм. Всё, что больше, — видно.

Визуальная ось. Кладёте обе детали рядом на ровную поверхность в той позиции, в которой они будут стоять на готовом изделии. Смотрите на уровень рельефа: совпадает ли высота в соответствующих точках слева и справа от воображаемой оси симметрии. Отклонение оси или разная высота рельефа с одной и другой стороны — видно сразу.

Если есть отклонение. Зафиксируйте дефект фотографией, укажите конкретные детали из партии и свяжитесь с поставщиком до монтажа. После того как деталь приклеена или прикручена — доказать отклонение значительно сложнее. На монтаже выявлять отклонения поздно.

Парные резные элементы: что влияет на стоимость

Вопрос «сколько стоит пара резных деталей» — закономерный. Ответ зависит от нескольких конкретных факторов.

Сложность рельефа. Это главный фактор. Лаконичная накладка с простым геометрическим или растительным орнаментом — менее трудоёмкая. Глубокий 3D-рельеф с детализированными элементами, поднутрениями и сложными пересечениями — требует больше машинного времени и, возможно, 5-осевой обработки. Чем сложнее рельеф, тем выше стоимость пары.

Порода дерева. Для зеркальных пар мы рекомендуем прежде всего дуб. Причина простая: дуб даёт чёткий рельеф при фрезеровании, его волокно стабильно и не даёт неожиданных отклонений при обработке. Ясень и бук тоже подходят — плотные породы с предсказуемым поведением. Более мягкие породы, например сосна, — менее надёжны для парных элементов с глубоким рельефом, потому что неравномерная плотность может дать разный результат на левой и правой деталях.

Объём партии. Для изготовления пары нужно подготовить две отдельные CAM-программы — для левой и правой деталей. Это фиксированная работа, независимо от того, заказываете вы 5 пар или 50. Поэтому при большом объёме стоимость одной пары существенно ниже — подготовительная работа распределяется на всю партию. Если сравнивать заказ на 10 пар и заказ на 100 пар, разница в стоимости одной пары будет ощутимой.

Нестандартный эскиз. Если у вас есть эскиз, но нет 3D-модели — нужно моделирование. Это отдельный шаг: технолог строит объёмную модель по вашему эскизу, согласовывает с вами глубину и детализацию рельефа, и только после этого готовится CAM-программа. Если эскиз типовой и есть в нашем каталоге — этот шаг сокращается.

Замена одной детали из пары. Отдельный случай — когда одна деталь из пары повреждена или утрачена и нужна только одна. Если у нас сохранился файл предыдущего заказа — изготовить точно такую же деталь можно. Если файла нет, а новая деталь будет резаться из материала другой партии — есть риск незначительного расхождения. Поэтому при первом заказе рекомендуем сохранить информацию о нём: она пригодится при «пополнении» через год-два.

Расчёт стоимости — индивидуальный и бесплатный. Пришлите эскиз и количество пар — ответим с точными цифрами в течение 2 рабочих дней.

Как заказать парные резные элементы с гарантированной симметрией

Пошаговая схема заказа, чтобы обе детали пришли точной парой.

Шаг 1. Пришлите эскиз или выберите из каталога. Обязательно укажите, что нужна именно пара — лево/право или верх/низ. Если написать просто «10 штук такой накладки» — получите 10 одинаковых деталей, а не 5 пар. Уточнение «5 пар: левая + правая» — обязательно.

Шаг 2. Уточните параметры. Нам нужно знать: порода дерева (или мы подберём под ваш запрос), габариты детали (длина, ширина, высота рельефа), количество пар, планируемый тип покрытия (лак, краска, масло). От этих параметров зависит и стоимость, и срок.

Шаг 3. 3D-превью. До запуска в производство вы получите 3D-визуализацию пары. Это позволяет согласовать ось зеркалирования, пропорции и детализацию рельефа до того, как материал пошёл в работу.

Шаг 4. Производство. Обе детали пары фрезеруются последовательно из одного массива. Это стандарт для парных заказов.

Шаг 5. Выходной контроль. После фрезерования и шлифовки — проверка наложением и замер реперных точек. Фото пары отправляем вам до упаковки.

Шаг 6. Упаковка и доставка. Каждая деталь упаковывается индивидуально. Пара маркируется: «левая» и «правая» — чтобы при монтаже не перепутать. Доставка по Украине Новой Почтой.

Если заказываете «пополнение». Если вам нужна одна деталь к уже существующей паре — пришлите оригинальный образец или номер предыдущего заказа. Без этого воспроизвести точную деталь значительно сложнее, и есть риск расхождения.

О парных симметричных деталях в отдельном сегменте — например, балясинах — можно узнать здесь: Резные балясины на заказ.

Часто задаваемые вопросы о зеркальных резных элементах

Чем зеркальная деталь отличается от просто одинаковой?

Одинаковые детали — это копии одного элемента. Зеркальная деталь — это отражение по оси: левая и правая, или верхняя и нижняя. Если поставить две одинаковые детали на симметричные позиции изделия — орнамент будет «смотреть» в одну сторону. Если поставить зеркальную пару — орнамент расходится симметрично от оси, как и должно быть. Для большинства мебельных применений нужна именно пара, а не два одинаковых элемента.

Можно ли заказать только одну деталь из пары — если одна сломалась?

Да, можно. Но есть условие: нам нужен либо оригинальный образец второй детали (чтобы снять с неё модель или сравнить результат), либо файл предыдущего заказа. Если заказ был у нас — найдём файл по вашим данным и изготовим точную замену. Если деталь от другого поставщика — нужно смотреть образец. Изготовить «по фото» можно, но гарантия точного совпадения будет ниже.

Какая точность зеркалирования достигается на ЧПУ?

При правильно настроенном процессе — обе детали совпадают по рельефу в пределах, которые не заметны на готовом изделии при нормальном освещении и расстоянии осмотра. Для открытых лакированных поверхностей это ±0.5 мм по высоте рельефа. Точность зависит от породы дерева, ровности заготовок и последовательности изготовления — поэтому обе детали пары мы режем из одного массива без изменения базирования.

Подходит ли ручная резьба для изготовления зеркальных пар?

Для авторских изделий в единственном экземпляре — можно. Но воспроизводимости и точности, необходимой для серийной мебели, ручная резьба не даёт. Отклонение рельефа при ручном исполнении — 2–5 мм, и это нормально для ручной работы. Для парных деталей на симметричных позициях изделия это слишком много. ЧПУ для пар — единственная надёжная опция при серийном производстве.

Как передать техническое задание — что указать в заказе на пару?

Минимально необходимое: эскиз или ссылка на модель из каталога, тип пары (лево/право или верх/низ), размеры (длина × ширина, глубина рельефа), порода дерева или «подберите сами», количество пар, планируемый тип покрытия. Если есть дополнительные требования к монтажу — например, крепёжные отверстия или фаска — тоже указывайте сразу.

Сколько времени занимает изготовление партии парных деталей?

От подтверждения заказа до отправки: типовая партия в пределах 20–50 пар — 7–14 рабочих дней. Если нужно моделирование нестандартного эскиза — добавьте 2–4 рабочих дня на согласование 3D. При очень больших объёмах или нестандартных материалах — уточним сроки индивидуально при расчёте.

Можно ли заказать парные детали из разных пород дерева?

Левую из дуба, правую из ясеня — технически можно. Но мы не рекомендуем. Разные породы имеют разную плотность и по-разному реагируют на обработку. Даже по одинаковой программе рельеф может выйти немного разным. Если вы хотите сочетать породы ради цветового эффекта — обсудим отдельно. Для гарантированной симметрии — одна порода для обеих деталей пары.

Как упаковываются парные детали при доставке?

Каждая деталь упаковывается в защитный материал отдельно. Пара маркируется: на каждой детали обозначено «левая» или «правая» — чтобы при монтаже не перепутать. Коробка дополнительно укрепляется для защиты рельефа. Доставка Новой Почтой: крупные детали — грузовым отделением, мелкие — адресной доставкой.

Что делать, если при монтаже обнаружили, что детали не совпадают?

Зафиксируйте отклонение фотографией и напишите нам с описанием проблемы. Мы разбираем каждый такой случай: где возникло отклонение, на каком шаге, прошла ли партия выходной контроль. Если отклонение произошло у нас — переделываем. Если отклонение возникло при транспортировке или монтаже — вместе ищем решение. Без выяснения причины просто отмахнуться не получится — нам важно знать, где сбой.

Можно ли заказать зеркальную пару по образцу — без эскиза?

Да. Пришлите один образец — мы отсканируем или обмерим деталь и построим 3D-модель. Дальше — стандартный процесс: превью, согласование, производство. Этот вариант немного длиннее по времени на начальном этапе (моделирование по образцу занимает 2–4 рабочих дня), но позволяет получить точную копию и правильную зеркальную пару даже если оригинального файла нет.

---
