Подрезочная фанера: что это такое и зачем нужна при ЧПУ

Термин «подрезочная фанера» встречается в спецификациях поставщиков, технических заданиях подрядчиков по ЧПУ-фрезерованию и в разговорах технологов мебельного производства. Но чёткого объяснения этого понятия на русском языке почти нет. В этой статье разберём оба значения термина, объясним, чем такой материал отличается от обычного листа фанеры и для каких задач он подходит при фрезеровке фанеры на заказ.

Что такое подрезочная фанера — объяснение простыми словами

Термин «подрезочная фанера» охватывает два разных понятия. Их путают даже опытные производители — поэтому важно разграничить сразу.

Первое значение: фанера как материал с качественным внешним слоем.

Подрезочная фанера в первом значении — это лист фанеры, внешний слой шпона которого специально отобран или обработан для получения чистого реза при механической обработке. Внешний шпон ровный, без сучков, микротрещин и внутренних напряжений. Именно эти дефекты — главная причина сколов, когда фреза проходит сквозь материал.

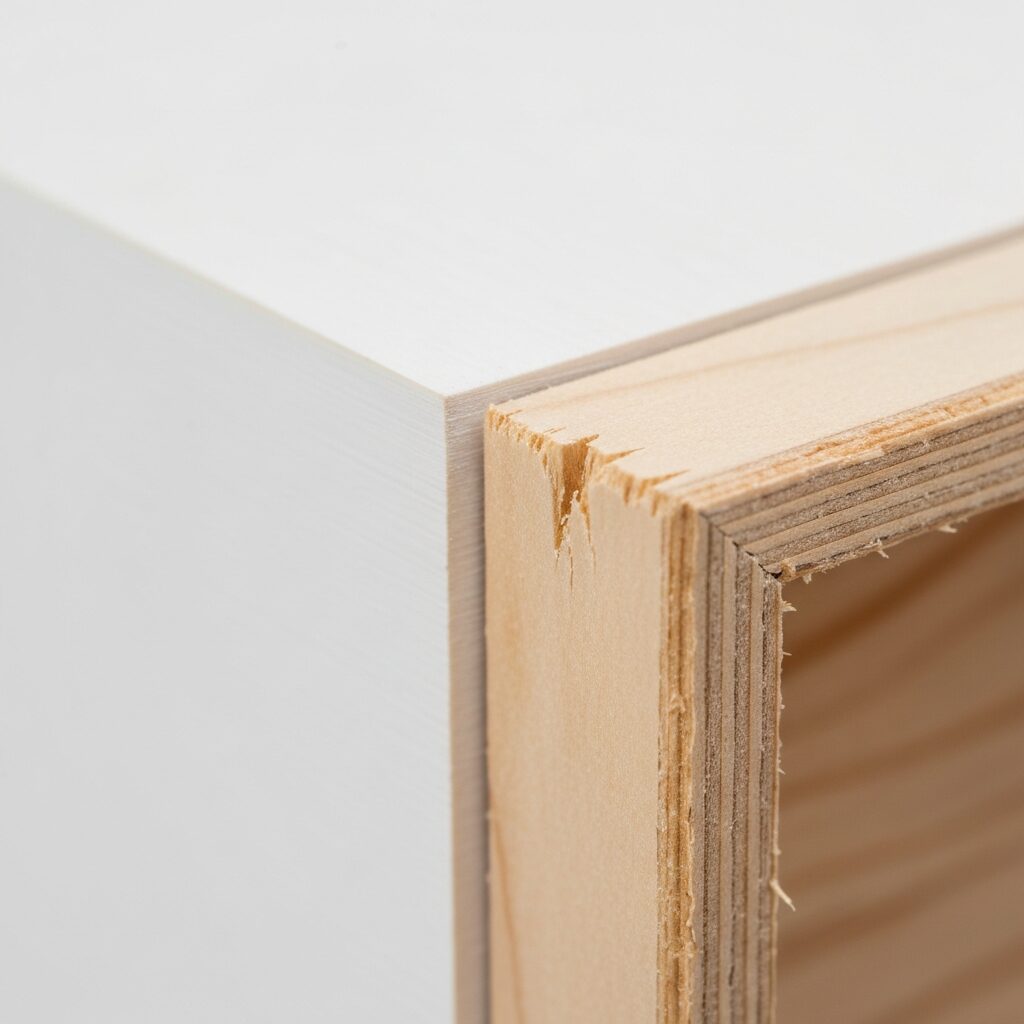

Проще говоря: берёте лист обычной фанеры сорта С и начинаете фрезеровать деталь — получаете отщепления на лицевой и обратной сторонах в местах выхода фрезы. Берёте подрезочную (качественную берёзовую BB/BB или B/BB) — срез чистый, торцы ровные.

Второе значение: жертвенная подрезочная плита под заготовку.

Второе значение — технологическое. «Подрезочная плита» или «жертвенная плита» — это тонкий лист фанеры толщиной 3–6 мм, который кладут между заготовкой и рабочим столом ЧПУ-станка. Когда фреза дорезает деталь насквозь, она не повреждает стол станка — а проходит через жертвенную плиту. После нескольких производственных циклов плиту меняют — отсюда и название.

Для жертвенной плиты качественная фанера не нужна. Напротив — для этих целей берут самый дешёвый строительный лист сорта С или даже хвойную фанеру. Главное, чтобы толщина была равномерной и материал не деформировался в процессе работы.

Оба понятия живут вместе на одном производстве, но решают разные задачи. Дальше в статье говорим об обоих контекстах, но акцент — на первом: качественный материал для фрезерования мебельных деталей без сколов.

Чем подрезочная фанера отличается от обычной

Ответ один: качеством внешнего слоя. Но чтобы понять, почему это важно для ЧПУ-реза, нужно разобрать три конкретные характеристики.

По структуре внешнего слоя шпона

Фанера — это пакет из тонких листов шпона, склеенных между собой перпендикулярно волокнам. Внешний слой наиболее важен с точки зрения качества реза: именно он первым встречает режущий инструмент и именно он раскалывается, если имеет дефекты.

В обычной (особенно дешёвой хвойной) фанере внешний шпон может иметь: — сучки и смоляные карманы — твёрдые включения, о которые фреза «бьёт»; — микротрещины от сушки — невидимые глазу, но раскрывающиеся при резе; — неравномерную толщину — из-за чего прижимная сила фрезы распределяется неравномерно.

Подрезочная (качественная) фанера для ЧПУ-обработки: внешний шпон отобран без значимых дефектов, однородный, с минимальными внутренними напряжениями. Результат — фреза проходит ровно, без отщеплений на лицевой и нижней сторонах детали.

По сорту и маркировке

Сорт фанеры обозначают двумя буквами: первая — лицевая сторона, вторая — обратная. Чем ближе буква к началу алфавита, тем чище шпон.

Для ЧПУ-фрезерования мебельных деталей рекомендуют:

• BB/BB — обе стороны без значимых дефектов. Оптимальный выбор для видимых деталей, где обе стороны будут в интерьере.
• B/BB — лицевая с минимальными вставками, обратная чистая. Подходит для большинства мебельных деталей.
• BB/CP — лицевая чистая, обратная может иметь вставки и небольшие дефекты. Подходит, если обратная сторона скрыта (прикреплена к корпусу или стене).

Сорта ниже CP (CC, C) — для видимых фрезерованных деталей не подходят. Высока вероятность сколов и расслоения в местах дефектов внешнего шпона.

По наличию внутренних пустот

Это менее известная, но критичная характеристика. Дешёвая фанера — особенно хвойная (сосновая, еловая) — может иметь пустоты между внутренними слоями шпона. Эти пустоты образуются из-за сучков или дефектов, которые «вырезали» перед склейкой, но не заполнили вставками.

Когда фреза проходит над пустотой, деталь «проваливается» микроскопически, и рез становится неровным. На практике это означает: выбитый торец, деформированная деталь или (в худшем случае) сломанная фреза.

Берёзовая фанера плотная и однородная. Внутренние слои без крупных пустот — древесина берёзы не даёт таких дефектов, как сосна. Именно поэтому берёзовая фанера является стандартным материалом для мебельного ЧПУ-производства.

Где используют подрезочную фанеру при ЧПУ-фрезеровании

Контексты разные — соответственно, разные и требования к материалу.

Жертвенная (подрезочная) плита под заготовку

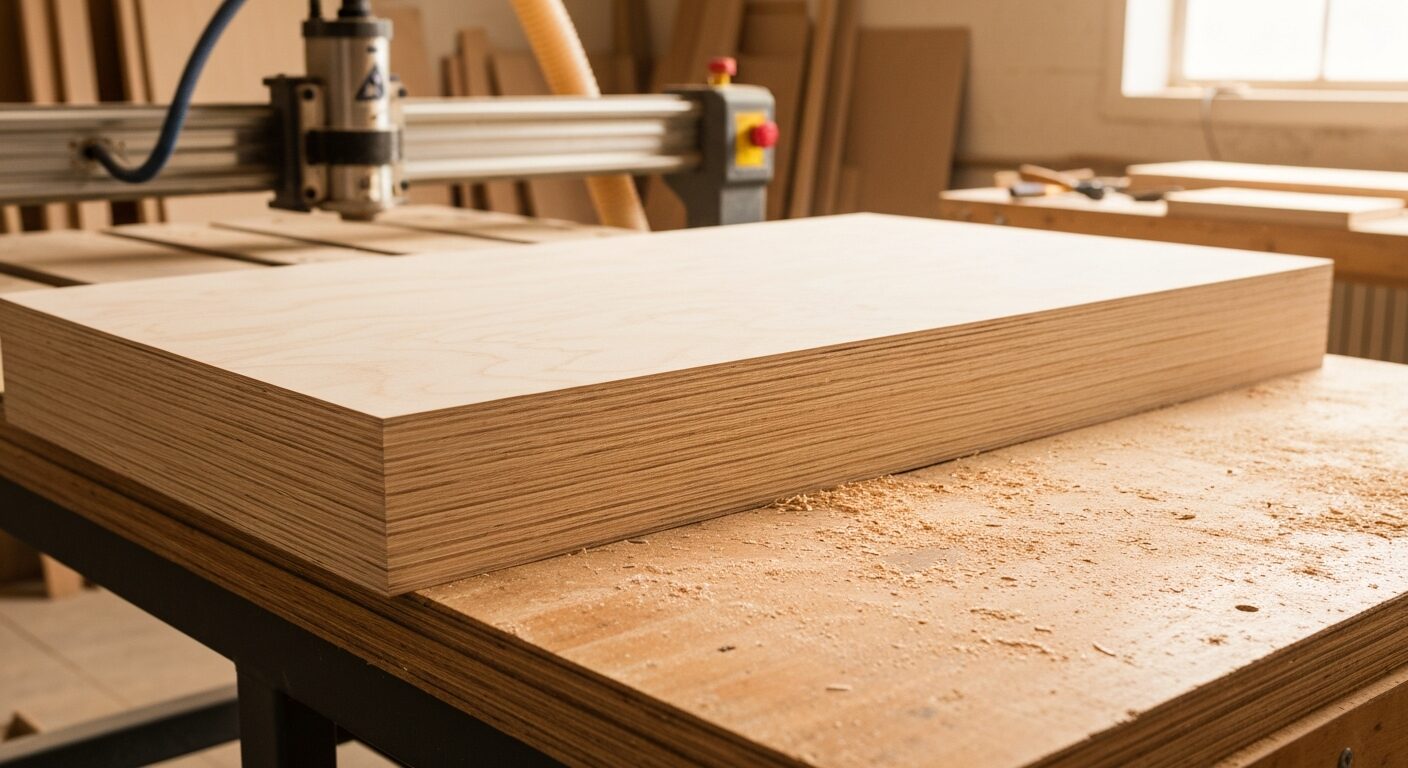

Это самый простой и наиболее практичный случай. На рабочий стол ЧПУ-станка кладут тонкую фанеру — 3, 4 или 6 мм — и уже на неё фиксируют основную заготовку.

Зачем это нужно: — Фреза при сквозном резе проходит ниже заготовки и не повреждает металлическую поверхность стола станка. — Обеспечивается ровный нижний срез детали — потому что под ней есть опора. — Защищается вакуумный стол или шурупное крепление от повреждения.

После нескольких производственных партий жертвенная плита покрывается пазами и её меняют. Для этих целей берут недорогую фанеру — качество реза жертвенной плиты роли не играет, важна равномерная толщина и отсутствие крупных деформаций.

Материал для фрезерования мебельных деталей

Здесь всё наоборот — качество имеет решающее значение. Корпусные детали мебели (боковые стенки, полки, донца), фасады шкафов, накладные декоративные элементы — всё это фрезеруют из берёзовой фанеры подходящего сорта.

Толщина зависит от назначения детали: — 6–10 мм — декоративные накладки, резные розетки, орнаментальные элементы; — 12–15 мм — фасады шкафов и тумб, менее нагруженные конструктивные детали; — 18–22 мм — несущие корпусные элементы: боковые стенки, полки под нагрузкой.

Правило простое: чем толще деталь и чем больше она будет видна в готовой мебели, тем выше должен быть сорт фанеры.

Подкладная плита при 3D-фрезеровании и резьбе

При работе с рельефом — 3D-резьба, орнаменты, мозаичные вставки — фреза выполняет сложный маршрут и проходит на разной глубине. В тонких участках рельефа остаётся буквально 1–2 мм материала.

Если фанера имеет пустоты или дефекты внешнего слоя в этих местах, тонкий рельефный элемент отламывается. Подрезочная (плотная берёзовая) фанера держит мелкие детали рельефа значительно лучше, чем пористая хвойная. Для таких работ рекомендуем фанеру сорта не ниже BB/BB.

Подробнее о возможностях фрезерования древесины и материалах, с которыми мы работаем — на отдельной странице.

Какую фанеру выбрать для ЧПУ-фрезерования мебельных деталей

Когда заказчик или технолог выбирает материал для ЧПУ-партии, стоит ориентироваться на четыре параметра.

Порода древесины. Берёза — стандарт для мебельного производства. Плотная структура, однородность, отсутствие крупных пустот. Хвойная фанера (сосна, ель) дешевле, но для видимых фрезерованных деталей не подходит: мягкая, пористая, даёт непредсказуемые сколы.

Марка клея. ФК (карбамидоформальдегидный) — для мебели в сухих помещениях. Низкая токсичность, достаточная прочность. ФСФ (фенолоформальдегидный) — для влажных условий или наружного использования. Более токсичный и дорогой, но выдерживает влагу. Для большинства мебельных проектов внутри помещения — ФК достаточно.

Сорт. BB/BB для видимых деталей с обеих сторон. BB/CP или B/BB, если обратная сторона скрыта. Сорта ниже CP — только для жертвенных плит и вспомогательных конструкций.

Толщина. 6, 9, 12, 15, 18, 21 мм — стандартные размеры. Выбор по конструктивной нагрузке и назначению детали. Оптимальную толщину для конкретного заказа уточним на этапе расчёта.

Где брать материал. Принципиально важно покупать у поставщика с сертификатом качества. «Строительная» берёзовая фанера нередко имеет тот же внешний вид, что и мебельная, но отличается по внутренней структуре и сорту шпона. Сколы обнаруживаются уже на готовой детали.

Если планируете заказать фанеру для ЧПУ-фрезерования — или есть вопросы по выбору материала под конкретную задачу — пришлите эскиз: подберём и посоветуем.

Частые ошибки при выборе фанеры для ЧПУ

Эти ошибки встречаются регулярно — даже на производствах, где ЧПУ-фрезерование уже не является новинкой.

Хвойная фанера вместо берёзовой. Выглядит одинаково — стоит меньше. Но после реза появляются сколы, пустоты дают «просадку» детали, поверхность неровная. Для фасадов и видимых элементов — гарантированный брак.

Непроверенный сорт обратной стороны. Заказываете лицевую BB, а обратная оказывается C. Если деталь видна с обеих сторон (например, двусторонняя полка или мебельный фасад) — проблема обнаружится уже после реза.

Игнорирование влажности материала. Фанера с влажностью выше 8–10% после реза и фиксации деформируется. Детали «ведёт», появляются зазоры при сборке. Хранить материал нужно в сухом помещении — не в гараже или на складе без отопления.

Отсутствие жертвенной плиты. Без подрезочной плиты под заготовкой фреза при сквозном резе повреждает стол станка и даёт неровный нижний срез. Качество обратной стороны детали существенно хуже. Жертвенная плита — обязательный элемент технологического процесса, а не лишний материал.

Покупка материала без сертификата. Без сертификата невозможно проверить реальный сорт и марку клея. Для производителя, который делает мебель на продажу, это риск — и репутационный, и технический.

Подрезочная фанера или МДФ — что лучше для ЧПУ

Сравнение возникает часто, потому что оба материала широко применяют в мебельном производстве. Однозначного ответа «что лучше» нет — есть конкретные задачи.

МДФ — однородный материал без слоёв и волокон. При фрезеровании не даёт сколов: фреза режет ровно в любом направлении. Именно поэтому МДФ часто выбирают для резных фасадов и орнаментальных элементов. Минусы: тяжелее фанеры, хуже держит шурупы и крепления, не подходит для влажных условий.

Фанера легче, прочнее на изгиб, хорошо держит крепления. Для конструктивных элементов корпусной мебели — боковых стенок, полок под нагрузкой — фанера обычно лучше. Но качество реза зависит от выбора материала: правильная берёзовая BB/BB даёт чистый торец, а дешёвая хвойная C — сколы.

Практическое правило: — Резные фасады, фигурные накладки, орнаменты — МДФ или берёзовая фанера BB/BB в зависимости от покрытия и конструкции. — Корпус мебели, несущие детали, полки — берёзовая фанера. — Наружные или влагостойкие изделия — фанера ФСФ, не МДФ.

Окончательный выбор зависит от конкретной детали, покрытия и условий эксплуатации. Если сомневаетесь — опишите задачу: поможем определиться на этапе расчёта.

Как заказать фрезеровку с правильным материалом

Если нужна фрезеровка фанеры на заказ — или хотите уточнить, какой материал подойдёт для вашего проекта, — процесс простой.

1. Пришлите эскиз или техническое задание — чертёж, размеры деталей, назначение.
2. Определяем оптимальный материал (порода, сорт, толщина) под конкретную задачу.
3. Рассчитываем стоимость и сроки. Расчёт бесплатный — отвечаем в течение 2 рабочих дней после получения эскиза.
4. После согласования — изготавливаем и передаём заказ.

Цены не публикуем: они зависят от сложности форм, объёма партии и текущей стоимости материалов. Рассчитываем индивидуально под каждую задачу.

Есть вопросы по материалу или хотите получить расчёт? Пришлите эскиз или описание детали — подберём фанеру и ответим за 2 рабочих дня.
