Фрезерування деревини — основна технологія меблевого виробництва. Вона дає форму фасаду, рельєф накладці, точний паз для складання корпусу і фасонну кромку, яка видна покупцеві готових меблів. Ця стаття для тих, хто не сам тримає фрезер у руках, але щодня ставить завдання: який рельєф, який матеріал, яке покриття і у якого підрядника замовити.
Що таке фрезерування деревини — технологія простими словами
Фрезерування — це обробка, при якій обертова фреза знімає шар матеріалу. Рух фрези і рух деталі (або столу) разом утворюють задану форму: паз, профіль, рельєф або контур.
Принципова різниця між фрезеруванням і різанням пилкою: пилка ділить матеріал на частини. Фреза — формує форму всередині деталі або на її краю, не ділячи її. Саме тому фрезерування, а не пила, дає кухонний фасад з профільною кромкою і накладку з рельєфним квітковим орнаментом.
У меблевому виробництві фрезерування застосовують на кожному етапі:
- Фасади шаф і кухонь: рельєф на лицьовій поверхні, фасонна кромка по периметру.
- Карнизи і молдинги: складний профіль по довжині деталі.
- Ніжки і царги: округлений або різьблений профіль, що видний в інтер’єрі.
- Корпусні деталі: пази для вставки задньої стінки, гнізда для петель, з’єднання шип-паз.
- Двері і полотна: фільонки, пази під вставне скло, профіль на кромці.
ЧПУ-фрезерування деревини vs ручний фрезер — коли що обирати
Ручний фрезер — штатний інструмент столяра. Він підходить для підгонки «на місці»: зняти зайву деревину, пройтися кромкою по шаблону, вибрати паз під петлю. Один майстер, один елемент, повний контроль.

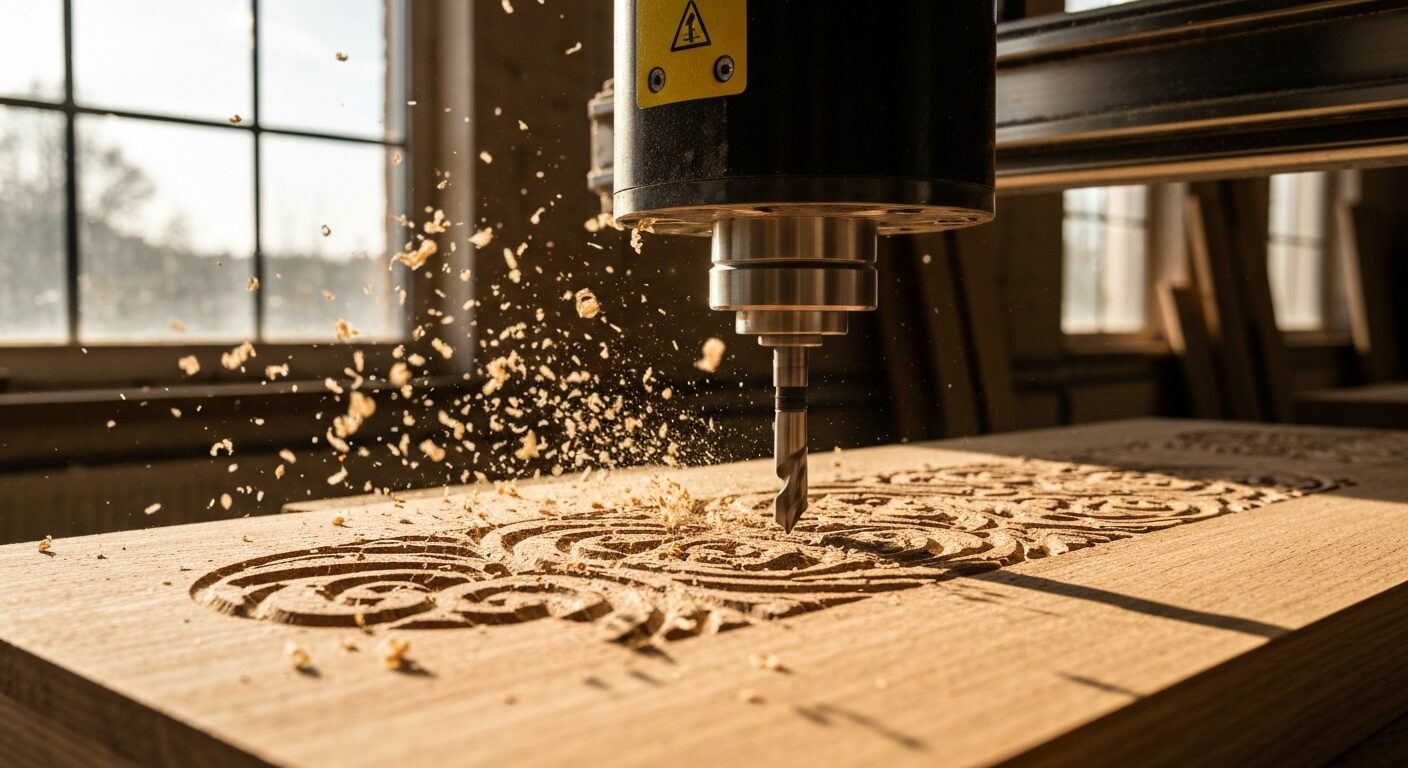

ЧПУ-верстат (комп’ютерне числове управління) — це завдання в цифровому файлі і верстат, що його виконує без участі рук майстра. Точність повторення однакова для першої деталі і для сотої. Складний рельєф, якого руками не відтворити без похибок, ЧПУ робить за програмою.
Практичне правило для замовника:
- 10 і більше однакових деталей — ЧПУ виправданий. Програма написана один раз, верстат тиражує без відхилень.
- Складний 3D рельєф — тільки ЧПУ. Ручна різьба дає схожий результат, але дорожче і довше.
- Одна деталь без складного рельєфу — ручний фрезер у столяра цілком достатній.
Детально про умови замовлення, вимоги до файлів і процес від ескізу до відправки — в окремій статті про ЧПУ-фрезерування деревини на замовлення.
Типи фрезерування деревини — що вибрати для вашого виробу
Перш ніж обирати матеріал або фрезу, треба зрозуміти, який тип обробки потрібен. Від цього залежить і технологія, і вибір покриття, і вартість.
Плоске (плоскорельєфне, 2.5D) фрезерування
Фреза знімає матеріал у межах однієї площини. Контур орнаменту заглиблений відносно основи, але дно кожного паза горизонтальне. Якщо подивитися збоку — рельєф схожий на гравюру, без заокруглених переходів.
Що виходить: чіткий контурний орнамент, рамки, накладні молдинги, геометричні фігури, написи.
Де застосовують: серійні кухонні фасади з МДФ, накладки під плівку ПВХ, молдинги для внутрішнього оздоблення.
Покриття після плоскої обробки: будь-яке — плівка ПВХ, меламін, фарба, лак. Плоский рельєф добре тягнеться плівкою навіть на складних геометричних контурах.
3D фрезерування (об’ємне)
Фреза рухається одночасно по трьох осях. Дно рельєфу не горизонтальне — воно плавно переходить від одного рівня до іншого. Результат схожий на ручну різьбу: округлі пелюстки, виступаючі об’єми, скульптурний перехід.
Що виходить: розетки, капітелі, рослинний орнамент, класичні декоративні фасади, фігурне різьблення.
Де застосовують: масив дерева (дуб, ясен, горіх), класичний і неокласичний стилі, штучне різьблення для замінення ручної роботи.
Покриття: тільки лак або тонування. Плівка ПВХ не ляже на об’ємний рельєф з округлими переходами — вона не тягнеться так глибоко без розривів. Це критичний момент: якщо планується плівка — обирайте плоске фрезерування або змінюйте матеріал на МДФ із відповідним рельєфом.
Детальне порівняння двох методів з прикладами для конкретних виробів — у статті детальне порівняння 3D і плоскорельєфного фрезерування.
Профільне фрезерування (обробка кромок)
Фреза рухається вздовж кромки деталі і знімає матеріал за заданим профілем. На виході — фасонна кромка: заокруглення (калевка), фаска, галтель, чвертний круг або складний мультипрофіль.
Що виходить: декоративна кромка, яку видно з боку або спереду: стільниці, фасади, вікна, підвіконня, фільончасті двері.
Де застосовують: де кромка деталі у полі зору покупця або користувача. Гостра або рівна кромка МДФ без профілю виглядає дешево — профільна фреза це вирішує.
Покриття: лак, олія або фарба — залежно від матеріалу. На профільній кромці масиву лак підкреслює перехід. На МДФ — фарба або плівка (якщо профіль не дуже глибокий).
Фрезерування пазів і з’єднань
Це не декоративна, а конструктивна обробка. Пряма фреза вибирає паз заданої ширини і глибини — для вставки задньої стінки, полиці, для з’єднання шип-паз, для монтажу петель і замків.
Де застосовують: корпусні меблі (шафи, кухні, шухляди), дверні полотна, складальні з’єднання.
Чому точність вирішує: паз на 0.5 мм ширший — деталь гуляє і не тримається. Паз на 0.5 мм вужчий — не зайде або тріснемо деталь під час складання. На ЧПУ-верстаті ця точність відтворюється в кожній деталі серії.
Гравірування (фрезерне)
Неглибокий контурний орнамент або напис на поверхні деталі. Фреза рухається по заданій траєкторії, знімаючи мінімум матеріалу — достатньо, щоб лінія читалася.
Де застосовують: декоративні написи на фасадах, маркування деталей у виробничій серії, логотипи і фірмові елементи на корпусних виробах.
Покриття: лак або тонування — щоб нарізана лінія читалася на тлі матеріалу.
Фрези для деревини — які бувають і для чого
Фреза — ріжучий інструмент зі сталевими або твердосплавними лезами, закріплений у шпинделі верстата або ручного фрезера. Від правильного вибору фрези залежить якість поверхні і продуктивність: неправильна фреза залишить ворс, підпалину або мікротріщини на кромці.
Основні типи фрез по дереву
Кромочні фрези (з підшипником)
Мають підшипник на хвостовику або на кінці, який котиться по краю шаблону або самої деталі. Підшипник тримає задану відстань від краю — фреза повторює контур точно.
Застосування: обробка контуру по шаблону, копіювання форми, фасонна кромка на видимих деталях. Стандартний інструмент для виготовлення накладок і фасадів за шаблоном.
Пазові (прямі) фрези
Мають різальні леза на кінці і по боках. Вибирають пряму борозну заданої ширини і глибини.
Варіант «ластівчин хвіст»: паз звужується догори — забезпечує механічне замкнення деталей без клею. Використовують у меблевих з’єднаннях, де потрібна легка розбірність.
Застосування: корпусні з’єднання, пази для задніх стінок, шип-паз у деревяному масиві.
Профільні фрези (калевочні, галтельні, чвертні)
Леза мають заданий криволінійний профіль. За один прохід дають готову декоративну форму кромки.
Калевочна — класичний S-подібний профіль. Галтельна — заокруглена канавка. Чвертний круг — заокруглення 90°. У наборі ЧПУ-виробництва — десятки профілів під різні стилі.
Застосування: фасонна кромка на стільницях, фасадах, вікнах, дверних лиштвах.
Фасонні і гравірувальні фрези
Мають загострений кінець або складний профіль, що дозволяє рухатися по криволінійній траєкторії в трьох осях. Для ЧПУ — основний інструмент 3D-фрезерування.
Застосування: різьблені розетки, рослинний орнамент, скульптурні декоративні елементи, фігурні напливи і капітелі.
Дискові фрези
Тонкий диск з різальними зубцями. Ріже в горизонтальній площині — вздовж волокна або під кутом.
Застосування: поздовжні прорізи для замків, паз у товщу матеріалу (наприклад, для вставного елемента по центру деталі), вибірка по всій довжині.
Матеріал лез — твердосплавні vs швидкорізальні
Швидкорізальна сталь (HSS)
Дешевший матеріал. Добре підходить для м’якої деревини (сосна, вільха) і разових операцій. Швидше затупляється на твердих породах і на МДФ (абразивний наповнювач МДФ «з’їдає» HSS-леза швидко).
Твердосплавні фрези (HM, carbide)
Стандарт ЧПУ-виробництва. Витримують тверді породи (дуб, ясен, бук, горіх), МДФ, фанеру і клеєний масив. Довший ресурс між переточуваннями, стабільніша геометрія різу.
Якщо ви замовляєте фрезерування у підрядника — питання, яку фрезу він використовує, вам не потрібне. Але розуміти, що якісне виробництво на твердому масиві завжди використовує твердосплавний інструмент — корисно для оцінки підрядника.
Хвостовик фрези — як підбирати
Хвостовик — циліндрична частина, яка затискається у цанзі шпинделя.
- Ручний фрезер: найпоширеніші хвостовики 6 і 8 мм. Асортимент профілів обмежений.
- ЧПУ-верстат: хвостовики 6, 8 і 12 мм. Більший асортимент фрез, у тому числі великогабаритні для об’ємного різьблення.
Від діаметра хвостовика залежить жорсткість фрези і максимальна глибина за один прохід.
Матеріали для фрезерування деревини — що і як обробляють
Вибір матеріалу визначає, який тип фрезерування доступний і яке покриття ляже після обробки. Ця залежність — одна з речей, яку виробники меблів іноді дізнаються вже після виготовлення. Нижче — коротко про кожен матеріал.
Масив дерева (дуб, ясен, бук, горіх)
Натуральна деревина з природньою текстурою і структурою волокна. Кожна порода має своє поводження під фрезою.
Дуб і ясен: тверді породи. Добре тримають складний 3D рельєф — ребра не ламаються, тонкі стінки між виїмками не відколюються. Для серійного фрезерування обов’язково потрібен твердосплавний інструмент. Підача (швидкість руху деталі) нижча, ніж для м’яких порід.
Горіх: схожий на дуб за твердістю, але з особливою текстурою. Рідше використовується в серійному виробництві, частіше — у штучних виробах і ексклюзивних деталях.
Бук: рівномірна структура без виражених волокон, добре тримає форму. Популярний для ніжок, царг, поручнів, де потрібна поверхня без вираженого малюнка.
Покриття масиву: лак (матовий або глянцевий), тонування, олія. Плівка ПВХ на масив — рідкість і технологічно складно, практично не застосовується.
Важливий параметр: вологість деревини перед фрезеруванням має бути 8–12%. Суха деревина при надлишковій вологості деформується після обробки — рельєф «веде», кромки жолобляться. Пересушена ламається на тонких ребрах. Контроль вологості — завдання підрядника перед початком роботи.
МДФ
Деревноволокниста плита середньої щільності. Найпопулярніший матеріал для серійних меблевих фасадів.
Чому обирають МДФ: однорідна структура без волокна і вузлів — фреза іде рівно у будь-якому напрямку. Без різниці між «вздовж» і «поперек» волокна. Добре тримає плівку ПВХ після плоскої фрезерної обробки.
Типові товщини для фасадів: 16, 18, 19 мм.
Обмеження МДФ для 3D фрезерування: плита однорідна, але не має внутрішнього волокна, яке б утримувало тонкі ребра. При глибині рельєфу понад 10–12 мм і тонких перемичках МДФ кришиться. Тому глибоке 3D-різьблення на МДФ технічно можливе, але вимагає спрощеного орнаменту без дуже тонких деталей.
Покриття МДФ: плівка ПВХ (після плоскої обробки), фарба (у тому числі після 3D), меламін, шпон. Після глибокого 3D — тільки лак або фарба.
Фанера
Листовий матеріал із шарів шпону, склеєних перпендикулярно волокнам. Структура шарувата — це і перевага, і обмеження.
Перевага: стабільна, не розбухає і не жолобиться так само, як монолітний масив. Легко обробляється прямолінійно.
Обмеження для фрезерування: на малих радіусах контуру і при обробці кромок фреза перетинає шари — вони можуть відходити або кришитися. 3D рельєф на фанері практично не застосовують: між шарами волокно йде у різні боки, рельєф виходить нерівним.
Де підходить: корпусні деталі (полиці, дно шухляд, вставні елементи), конструктивні підкладки, деталі меблів, де поверхня буде закрита або не видна.
Покриття: лак, фарба, шпон.
Клеєний масив
Плита, склеєна з вузьких планок натуральної деревини. Типові породи: сосна, ялина, береза, дуб.
Чому стабільніший за монолітний масив: при зміні вологості окремі планки «ведуть» в різні боки і компенсують одна одну — загальний лист зберігає форму краще.
Де найкращий вибір: великі деталі, де монолітна деревина гарантовано поведеться — дверні полотна, великі фасади, горизонтальні поверхні.
Фрезерування клеєного масиву: плоске і 3D доступні так само, як і для відповідної породи. Клейові шви між планками практично непомітні після обробки і покриття.
Покриття: лак, тонування, олія — як для відповідної породи.
Зведена таблиця: матеріал, тип фрезерування, покриття
| Матеріал | Плоске (2.5D) | 3D (об’ємне) | Профільна кромка | Пазові з’єднання | Покриття |
|---|---|---|---|---|---|
| Масив дуб, ясен | так | так (найкраще) | так | так | Лак, тонування, олія |
| Масив горіх | так | так | так | так | Лак, тонування, олія |
| Масив бук | так | так | так | так | Лак, тонування, олія |
| МДФ | так (ідеально) | так (до 10–12 мм глибини) | так | так | Плівка ПВХ, фарба, лак |
| Фанера | так | ні | так (обережно на малих радіусах) | так | Лак, фарба |
| Клеєний масив (сосна, ялина) | так | так | так | так | Лак, тонування, олія |
| Клеєний масив (дуб, ясен) | так | так | так | так | Лак, тонування, олія |
Таблиця — шпаргалка для постановки завдання підряднику. Якщо матеріал вже обраний — одразу зрозуміло, яке покриття реалістичне. Якщо покриття задане (наприклад, плівка ПВХ) — видно, що для 3D рельєфу це не спрацює і треба або змінювати тип обробки, або змінювати покриття.
Де застосовують фрезерування деревини у меблевому виробництві
Фрезерна обробка присутня майже в кожній меблевій деталі, де є щось крім плоскої поверхні. Розберемо конкретно.
Меблеві фасади і фронти
Найбільший обсяг фрезерних робіт у меблевому виробництві. Фасад кухні або шафи-купе отримує рельєф (плоске або 3D фрезерування), профільну кромку по периметру і пази для кріплення петель. Матеріал — частіше МДФ для масового сегмента, масив або клеєний масив для класики і преміуму.
Декоративні накладки, молдинги, карнизи
Окремі елементи, що наклеюються або кріпляться на корпусні деталі для декоративного ефекту. Молдинг — це тонка профільна рейка з фасонним перерізом. Карниз — горизонтальний завершальний елемент шафи з профільним нижнім краєм. Капітель — декоративна верхня частина колони або пілястри.
Усі ці елементи — результат профільного або плоского фрезерування. На нашому виробництві такі елементи виготовляємо серійно: різьблені накладки для меблів.
Ніжки і царги столів, стільців, ліжок
Профільна фрезерна обробка дає характерну форму ніжки: звужену донизу, з вибіркою по довжині, з ребрами або заокругленнями. Ніжки з масиву після профільного фрезерування покривають лаком або тонуванням.
Балясини і поручні
Балясина — вертикальний елемент огорожі сходів або балкона. Класична форма — округла, з вузькими і широкими частинами по висоті. Це комбінація токарної і фрезерної обробки. На масиві дуба 3D-фрезерування дозволяє додати різьблений орнамент або просто дати характерну форму без токарного верстата.
Двері і дверні полотна
Масивні або клеєні дверні полотна фрезерують по кількох задачах: – Фільонки (заглиблені прямокутні або профільні поля): плоске або профільне фрезерування. – Пази для вставного скла: пряма фреза, точний розмір. – Профільна кромка по периметру: на видимих частинах коробки і полотна.
Від чого залежить вартість фрезерних робіт по дереву
Конкретних цін у гривнях немає і не буде — вартість залежить від кількох змінних, і кожне замовлення рахується окремо. Але зрозуміти, що збільшує і що зменшує вартість, корисно ще на етапі проектування виробу.
Матеріал
Тверді породи масиву (дуб, ясен, горіх) — дорожчі в обробці, ніж МДФ або фанера. Твердосплавний інструмент зношується повільніше, але коштує дорожче, час обробки довший через нижчу подачу. МДФ обробляється швидше і дешевше за одиницю.
Тип обробки
3D-фрезерування значно дорожче плоскорельєфного. Причина: час на ЧПУ-верстаті більший, інструмент рухається по всіх трьох осях, програма складніша. Складний профільний контур дорожче простого заокруглення.
Обсяг партії
Серія від 10 однакових деталей суттєво знижує вартість одиниці. Програма для ЧПУ пишеться один раз і запускається для всього тиражу. Дві деталі і двісті деталей за одною програмою — різниця в ціні одиниці відчутна.
Технічне завдання і файл
Готовий DXF або векторний файл зменшує підготовчу роботу. Якщо файлу немає — потрібна розробка, що займає час і включається у вартість. Ескіз із розмірами вже дозволяє дати точний прорахунок.
Де знаходиться виробництво
Фрезерні роботи по дереву в Києві або іншому місті — різниця в логістиці при доставці. Уточнюйте умови доставки при замовленні.
Прорахунок безкоштовний. Надішліть ескіз або DXF — відповімо за 2 робочих дні. Орієнтири і умови замовлення — на сторінці розрахунок вартості фрезерних робіт.
Часті питання про фрезерування деревини
Яка різниця між фрезеруванням і різьбленням по дереву?
Різьблення — це ручна або напівручна робота різцем і стамескою. Кожен елемент майстер ріже вручну, що дає унікальний результат, але повільно і дорого для серії. ЧПУ-фрезерування — це та сама форма рельєфу, виконана верстатом за цифровою програмою. Результат візуально схожий, але ЧПУ точно повторює деталь у серії і працює значно швидше. Для ексклюзивного штучного виробу — різьблення. Для серії з 20 однакових фасадів — ЧПУ.
Чи підходить МДФ для 3D фрезерування?
Підходить, але з обмеженнями. Орнамент з глибиною до 10–12 мм і без надто тонких перемичок між елементами — МДФ тримає добре. Глибший рельєф або дрібні деталі — матеріал кришиться на тонких ребрах. Якщо хочете глибокий 3D рельєф — вибирайте масив дуба або ясена. Якщо важлива плівка ПВХ як покриття — залишайтеся в зоні плоского фрезерування МДФ.
Яку вологість має мати деревина перед фрезеруванням?
Оптимальна вологість для меблевої деревини — 8–12%. При вищій вологості деталь після фрезерування та висихання деформується: рельєф «веде», кромки жолобляться, паз змінює розмір. При нижчій (пересушена деревина) деталі стають крихкими на тонких ребрах. Контроль вологості — завдання деревообробного виробництва до початку роботи.
Коли замовляти ЧПУ-фрезерування, а коли справиться ручний фрезер?
Ручний фрезер доцільний для разових операцій: підігнати кромку, вибрати паз під петлю на одній деталі, пройтися профілем по одній деталі. ЧПУ виправдовується від 10 однакових деталей, або коли рельєф складний і вимагає точного повторення. Також ЧПУ — єдиний варіант для 3D орнаменту: ручним фрезером таке не зробити без втрати форми.
Які формати файлів потрібні для замовлення ЧПУ-фрезерування?
Стандарт для плоских деталей — DXF (вектор). Для 3D рельєфу — STL, OBJ або формат CAD-програми (Artcam, Aspire, Fusion 360). Якщо є лише ескіз на папері або PDF — уточніть у підрядника: деякі виробництва беруться за розробку файлу за додаткову плату. Детальніше про вимоги до файлів — у статті про ЧПУ-фрезерування деревини на замовлення.
Чим відрізняється плоске від 3D фрезерування для кухонного фасаду?
Плоске фрезерування (2.5D): рельєф на поверхні фасаду з горизонтальним дном виїмок. Виглядає як гравюра або геометричний орнамент. Після такої обробки на МДФ добре лягає плівка ПВХ. 3D фрезерування: рельєф з округлими переходами і різними рівнями. Схожий на ручну різьбу. Після такої обробки — тільки лак або фарба, плівка не ляже. Для серійних кухонних фасадів масового сегмента — плоске на МДФ під плівку. Для класичних або преміальних фасадів на масиві — 3D під лак.
Яка різниця між кромочною і профільною фрезою?
Кромочна фреза (з підшипником) повторює контур деталі або шаблону — вона задає, де буде оброблятися кромка. Профільна фреза (калевочна, галтельна) задає, яку форму матиме кромка в перерізі. Це різні функції одного класу інструменту: кромочна — де їхати, профільна — яку форму давати. Часто в одній фрезі поєднуються обидві функції.
Чи можна фрезерувати з матеріалу замовника?
Залежить від виробника. Ми розглядаємо таке замовлення — уточнюйте умови при запиті. Важливо, щоб матеріал відповідав необхідній вологості і не мав прихованих дефектів (сучки, тріщини, розшарування фанери), які виявляються під час обробки.
Що таке «фасонна кромка» на фасаді?
Фасонна кромка — це декоративний профіль на бічній або торцевій поверхні деталі, отриманий профільною фрезою. Замість прямого 90° кута отримуємо заокруглення, фаску, галтель або складний S-подібний профіль (калевка). На кухонному фасаді фасонна кромка видна з боку і значно впливає на загальне враження від гарнітуру — відрізняє масовий продукт від меблів з претензією на якість.
Підіб’ємо підсумки
Вибір типу фрезерування — це не технічне рішення виробника, а проектне рішення замовника. Щоб поставити правильне завдання підряднику, достатньо розуміти три речі:
- Який матеріал — це визначає, який тип обробки технічно доступний.
- Який тип рельєфу — плоский чи об’ємний, декоративний чи конструктивний.
- Яке покриття планується — плівка ПВХ закриває частину варіантів одразу.
Все інше — розмір партії, терміни, формат файлу, вартість — вирішується при прорахунку.
Є конкретне завдання по фрезеруванню — надішліть ескіз або файл. Прорахуємо за 2 робочих дні.
