Фрезерування МДФ на ЧПК: від файлу до готового фасаду

Фрезерування МДФ на ЧПК — це спосіб отримати меблевий фасад будь-якої форми: від простої профільної кромки до складного рельєфного орнаменту. Процес починається з векторного файлу від замовника і завершується готовою деталлю, яка одразу йде у фарбування або плівкування.

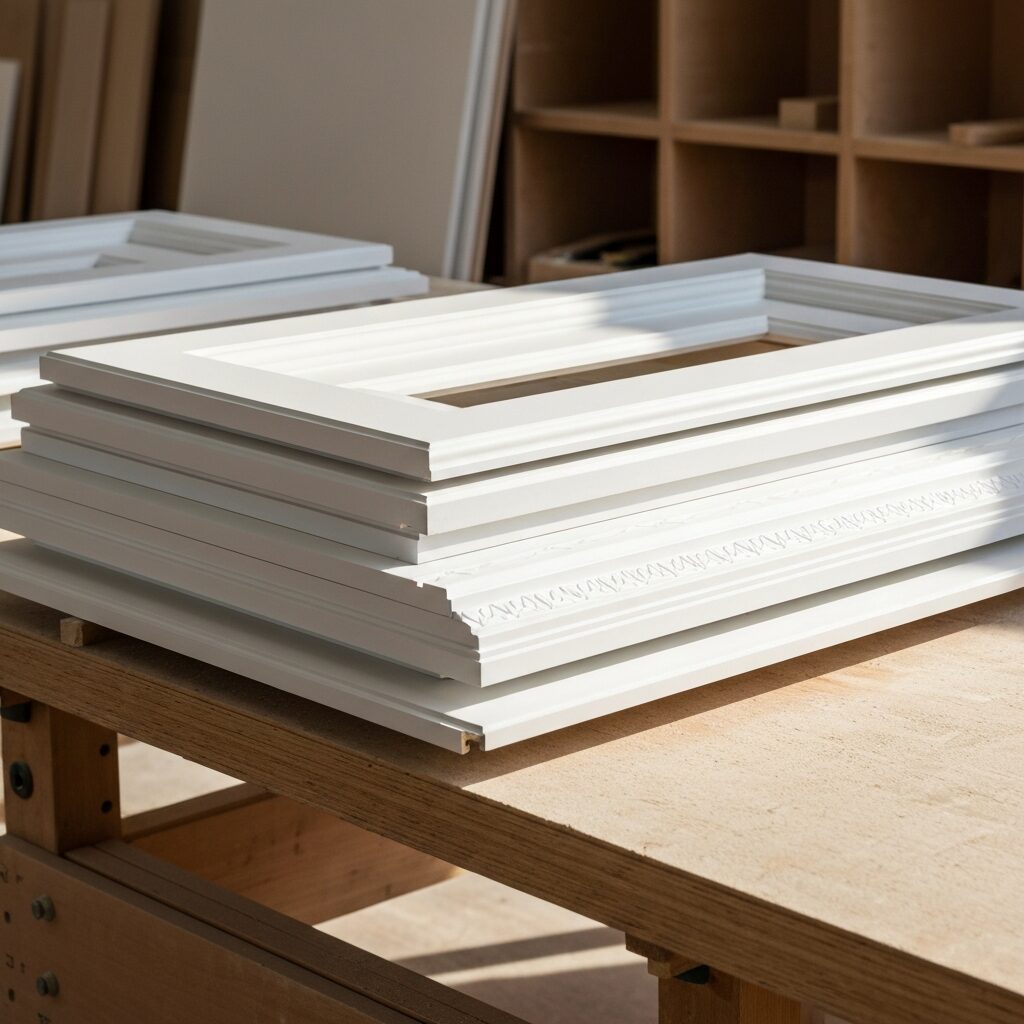

Які фасади можна зробити фрезеруванням на ЧПК

ЧПК-фрезерування дозволяє виконати три типи операцій на МДФ-заготовці. Кожна вирішує свою задачу. Розуміти різницю корисно ще на етапі проектування фасаду — це спрощує підготовку файлу і дає передбачуваний результат.

Повний каталог профілів і прикладів готових виробів — на сторінці фрезеровані фасади.

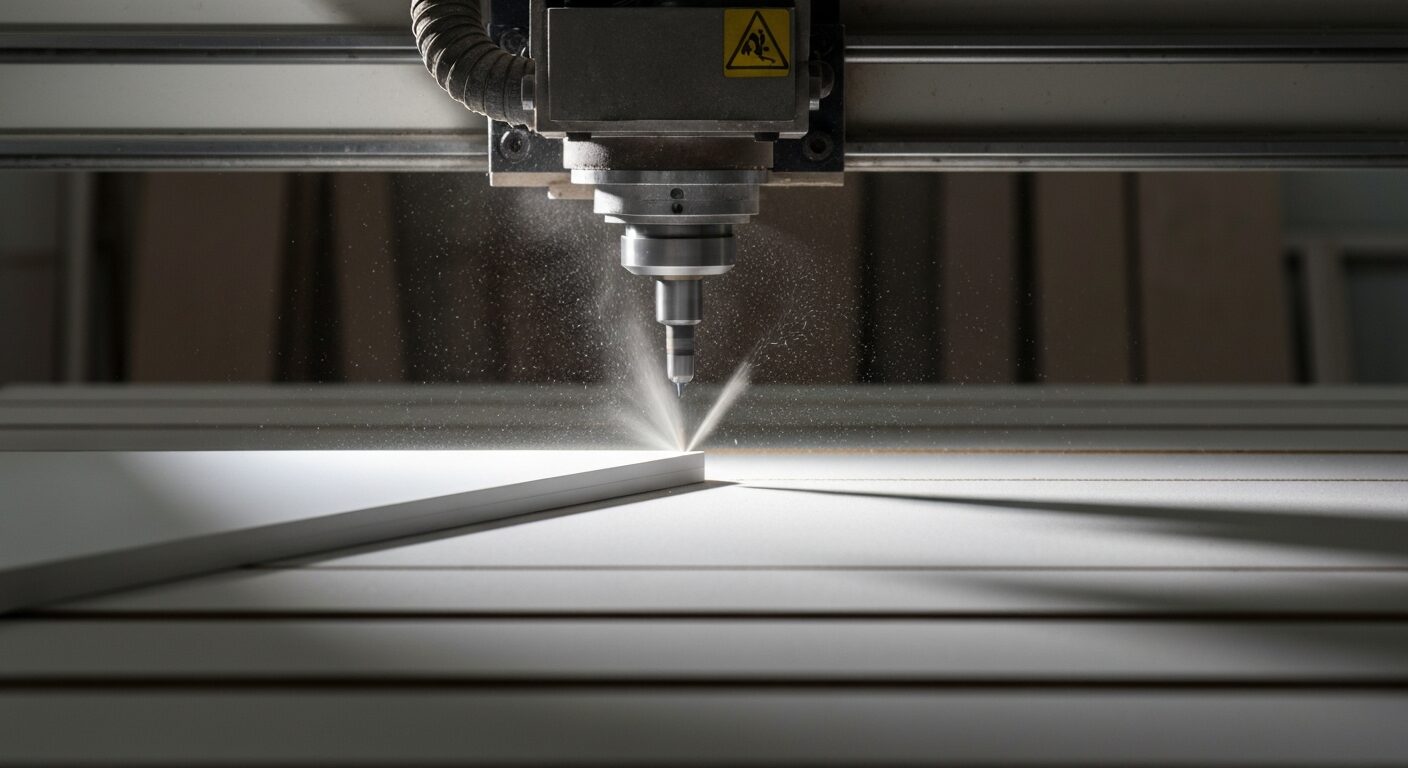

Профільна кромка (фрезерування торця)

Верстат знімає матеріал по периметру заготовки і формує профіль торця. Це найпоширеніша операція для кухонних фасадів. Профіль може бути прямим зі зніманням фаски, закругленим, S-подібним або класичним багатоступінчастим. Такий фасад виглядає завершено без додаткових накладок.

Підходить для стилів: мінімалізм, класика, неокласика, шейкер.

Рельєфний орнамент (фрезерування площини)

Фреза проходить по площині фасаду і вибирає матеріал по заданому малюнку. Результат — об’ємний декор прямо на поверхні панелі. Глибина виборки визначається товщиною МДФ: занадто глибокий рельєф при малій товщині заготовки дасть крихку деталь.

Підходить для: класичних і бароко-фасадів, декоративних вставок, фасадів під фарбування.

Фігурний контур (криволінійна обрізка)

Верстат вирізає фасад нестандартної форми: арка, хвиля, асиметрична геометрія. Контур фасаду задається у файлі — верстат відтворює його точно. Ця операція часто поєднується з профілюванням кромки.

Підходить для: арочних кухонних фасадів, шаф у нішах нестандартної форми, декоративних перегородок.

Яка товщина МДФ підходить для фрезерованих фасадів

Товщина заготовки — не просто матеріальне питання. Вона визначає, яку глибину фрезерування можна закласти в проект, і чи витримає деталь навантаження під час збірки меблів.

Товщина МДФ	Застосування	Чому саме така
10 мм	Декоративні накладки, фасадні вставки	Легка деталь, не несе навантаження; глибина фрезерування — до 5–6 мм
16 мм	Стандарт кухонних фасадів	Достатня міцність для петель і ручок; дозволяє глибокий профіль кромки
19 мм	Масивні кухонні фасади, фасади шаф	Більший запас матеріалу — рельєф виглядає об’ємніше, перемички міцніші
25 мм	Класичні багатошарові фасади, вхідні двері шафи	Максимальна глибина рельєфу; важча деталь, потрібні посилені петлі

Для кухонних фасадів під плівкове покриття стандартом є 16 мм. Якщо проект передбачає глибокий рельєф або фасад несе підвищене механічне навантаження — беруть 19 мм. Декоративні накладки на 10 мм йдуть як окремі деталі поверх основного фасаду.

Як підготувати файл для фрезерування МДФ

Якість готового фасаду на 80% визначається якістю файлу. Верстат відтворює те, що в кресленні, — точно і без інтерпретацій. Якщо в файлі є помилка, вона відтвориться в матеріалі.

Нижче — вимоги, які ми перевіряємо перед кожним запуском.

DXF і CDR — в чому різниця для ЧПК

DXF (Drawing Exchange Format) — стандартний формат для ЧПК-обробки. Підтримується будь-яким CAD-пакетом: AutoCAD, QCAD, FreeCAD, nanoCAD. Якщо ваш технолог працює в CAD-середовищі — це найнадійніший вибір. Файл містить точні координати і не залежить від версії програми.

CDR (CorelDRAW) — поширений у дизайнерів і меблевих виробництвах, де макети роблять у векторному редакторі. CDR приймаємо до версії CorelDRAW X8 і вище. Ключова умова: всі об’єкти мають бути кривими (Convert to Curves), текст — переведено в контури.

DWG, SVG — приймаємо за попереднім узгодженням. SVG зручний, але іноді дає проблеми зі масштабом — завжди вказуйте одиниці виміру в міліметрах.

Масштаб файлу — завжди 1:1 у міліметрах. Це критично. Файл у сантиметрах або без одиниць призведе до неправильного розміру деталі.

Часті помилки в макеті і як їх уникнути

Незамкнені контури. Найпоширеніша помилка. Контур фасаду або паза має бути замкненим — тобто початкова і кінцева точка збігаються. Відкритий контур верстат не може інтерпретувати як замкнену траєкторію. Перевірити в CorelDRAW: виділити контур, у нижній рядку статусу не має бути «Відкрита крива».

Подвійні лінії. Трапляється при копіюванні або імпорті з PDF. Верстат двічі проходить по одній траєкторії — зайве навантаження на фрезу і подвоєний час. Вирішення: видалити дублікат об’єкт.

Занадто вузькі перемички між пазами. Якщо дві паралельні канавки йдуть занадто близько, МДФ між ними може зламатися під час фрезерування або при транспортуванні. Мінімальна ширина перемички — не менше товщини матеріалу. Для МДФ 16 мм — перемичка не менше 16 мм. Для МДФ 10 мм — не менше 10 мм.

Невірний масштаб або відсутні одиниці виміру. Завжди вказуйте в назві файлу або в листі: «розміри в мм, масштаб 1:1». Краще зайвий раз уточнити, ніж переробляти партію.

Мінімальні і максимальні розміри деталі. Мінімум: 150×150 мм. Менші деталі складно надійно зафіксувати на робочому столі верстата. Максимум: 1500×2500 мм — це стандартний розмір листа МДФ. Деталі більшого розміру — за узгодженням.

Якщо файл не відповідає вимогам — ми повідомляємо до запуску і або коригуємо разом, або повертаємо на доопрацювання. Без погодженого файлу верстат не запускаємо.

Технологія фрезерування: від запуску файлу до готової деталі

Між надходженням файлу і готовою деталлю — шість кроків. Нижче — що відбувається на кожному і скільки часу займає.

Крок 1. Конвертація файлу у керуючу програму. Технолог відкриває файл у CAM-системі і генерує G-код — послідовність команд для верстата. G-код визначає траєкторію руху шпинделя, глибину проходів і порядок операцій. На цьому ж кроці перевіряємо геометрію: чи немає перетинань, чи коректні контури, чи відповідає масштаб.

Крок 2. Фіксація заготовки на столі верстата. МДФ-лист укладають на робочий стіл і фіксують вакуумними притискачами або механічними упорами. Надійна фіксація — гарантія того, що деталь не зміститься під час обробки. Зміщення навіть на міліметр дає брак.

Крок 3. Чорнова обробка. Фреза виконує грубу виборку матеріалу. Мета — видалити основний обсяг МДФ по контуру і в пазах, залишити невеликий припуск для фінальної операції. Чорнове фрезерування швидке, але менш точне.

Крок 4. Чистова обробка. Другий прохід по тому ж контуру з меншим кроком і меншим заглибленням. Формується фінальний профіль і точні розміри деталі. Поверхня після чистового проходу готова до шліфування — без додаткової ручної обробки торців.

Крок 5. Контроль деталі. Готову деталь перевіряємо за кресленням: розміри, прямолінійність, глибина профілю. Відхилення від завдання — підстава для повторного проходу або відбраковки. Деталь, яка не відповідає допускам, у замовлення не йде.

Крок 6. Передача у виробництво. Готовий фасад передають на шліфування і далі — на фарбування або плівкування залежно від замовлення. Якщо фасад замовлявся як «тільки фрезерування» — видається після контролю в необробленому вигляді.

Розрахувати вартість конкретного замовлення і уточнити строки можна через калькулятор фасадів.

Допуски і точність при фрезеруванні МДФ

ЧПК-верстат працює точніше за ручний інструмент. Але «точно» — не означає «ідеально». Розуміти, яке відхилення нормальне, важливо при проектуванні корпусної меблі.

Що таке допуск на практиці. Якщо в кресленні фасад 400 мм, готова деталь буде в межах 399,5–400,5 мм. Це стандартний діапазон для ЧПК-фрезерування МДФ. Для більшості меблевих проектів такого допуску достатньо.

Чому допуск важливий при складанні. При проектуванні корпусу враховуйте зазори між фасадами. Якщо два сусідніх фасади мають відхилення в різні боки, сумарна похибка в ряду може бути помітна. Вирішення — закладати технологічні зазори між фасадами від 3 мм.

Джерело відхилень. Більшість відхилень понад норму походить не від верстата, а від файлу. Якщо в кресленні контур не замкнений або є подвоєні лінії, верстат інтерпретує їх по-своєму. Результат непередбачуваний. Саме тому ми перевіряємо файл до запуску, а не після.

Рівномірність між деталями серії. При серійному виробництві всі деталі одного замовлення виготовляються з одного файлу на одному верстаті. Відхилення між деталями партії — в межах 0,1–0,2 мм. Це дозволяє збирати меблі без підганяння.

Серійне фрезерування фасадів: від штучного виробу до партії

Для меблевого виробництва принципова відмінність між одиничним і серійним замовленням — не тільки в ціні, але і в логіці процесу.

Штучне замовлення — один фасад під конкретний проект. Файл підготовлено, верстат налаштовано, деталь виготовлено. Строки стандартні, але собівартість одиниці вища, бо витрати на підготовку розподіляються на одну деталь.

Серійне замовлення — 20, 50, 100 однакових фасадів або набір різних деталей під типовий корпус. Файл готується один раз. Верстат налаштовується один раз. Далі — серійний запуск без повторної підготовки. Собівартість одиниці падає, строки на деталь коротшають.

Збережений файл — актив виробництва. Ми зберігаємо файли замовників. При повторному замовленні вам не потрібно надсилати файл знову — достатньо вказати кількість і строки. Верстат відтворить деталі ідентично першій партії. Це усуває варіацію між партіями, яка неминуча при ручній обробці.

Стабільність між партіями. Для меблевої фабрики або столярні, яка випускає серійні кухні, це означає: фасади з другої партії ідеально підійдуть до корпусів, виготовлених під першу партію. Без підганяння, без зайвих відходів.

Скільки часу займає фрезерування фасадів на ЧПК

Стандартний строк — від 3 до 5 робочих днів. Відлік іде від моменту, коли ми підтвердили файл і погодили замовлення, до моменту готовності деталей до відвантаження.

Що прискорює. Проста геометрія без рельєфу (тільки профіль кромки), невелика партія до 20 деталей, матеріал є на складі, файл без помилок і не потребує коригування.

Що подовжує. Складний рельєф на великій площині вимагає більше проходів верстата. Велика партія (100+ деталей) — більше машинного часу. Відсутність матеріалу потрібної товщини на складі додає час на доставку. Доопрацювання файлу — від одного до двох днів залежно від обсягу змін.

Пробний зразок перед тиражем. Якщо замовлення нове і профіль складний — можна замовити один тестовий фасад до запуску серії. Це займає 1–2 робочих дні і позбавляє ризику брак всієї партії через помилку в файлі чи невірно обраний профіль.

Повторні замовлення — зазвичай швидші. Файл вже перевірений, верстат знає завдання. За вільним виробничим вікном строки скорочуються.

Часті питання про фрезерування МДФ на ЧПК

Чи приймаєте ви свій матеріал? Так. Якщо ви хочете використати МДФ конкретного виробника або товщину, якої немає в нашому стандартному асортименті — привозьте матеріал. Ми перевіримо його перед запуском. Умова: лист має бути без пошкоджень і вологості вище норми.

Яке мінімальне замовлення за кількістю деталей? Мінімального ліміту за кількістю немає — беремо від однієї деталі. Але для дуже малих партій (1–3 деталі) майте на увазі, що частина вартості — це підготовка файлу і налаштування. На партії від 10 деталей ця частина розподіляється і стає менш відчутною.

Чи можна фрезерувати МДФ з плівковим покриттям? Так, але з обмеженнями. Плівка тримається добре на площині, але по торцях і в глибоких пазах може відійти або дати нерівний край. Для фасадів, де торець і рельєф — частина дизайну, краще фрезерувати чистий МДФ і плівкувати або фарбувати вже після обробки.

Чи робите фасади «під ключ» — фрезерування плюс фарбування? Так. Ми виконуємо повний цикл: фрезерування, шліфування, фарбування або плівкування. Якщо потрібна тільки ЧПК-обробка — теж беремо. Уточнюйте при замовленні.

Яку точність гарантуєте? Відхилення по розмірах — у межах ±0,5 мм від креслення. Це стандарт для МДФ-фрезерування. Якщо конкретний проект вимагає жорсткіших допусків — уточнюйте до початку роботи, обговоримо можливості.

Чи зберігаєте файли для повторних замовлень? Зберігаємо. Файли замовників зберігаються без обмеження часу. При повторному замовленні — надсилайте лише кількість і строки.

Як відбувається доставка в інше місто? Відправляємо Новою Поштою по всій Україні. Фасади упаковуємо в захисний матеріал, щоб уникнути пошкоджень торців і поверхні при транспортуванні. Для великих партій — погоджуємо пакування окремо.

Чи можна замовити пробний зразок перед тиражем? Так, рекомендуємо для нових профілів або складних рельєфів. Один тестовий фасад дає можливість перевірити, чи відповідає результат очікуванням, до запуску повної партії. Вартість зразка рахуємо як поодинокий виріб.

---

Надішліть DXF або CDR — порахуємо партію і підтвердимо строки за 2 робочих дні.
