Геометричне фрезерування деревини: паз, фаска, орнамент для меблів

Геометричне фрезерування деревини — це ЧПУ-обробка, яка дає прямолінійні пази, фаски, канелюри і повторювані орнаменти без скульптурного рельєфу. Саме цей тип фрезерування найчастіше замовляють меблеві виробництва для кухонних фасадів, дверних накладок і фасадів шаф. Від об’ємної різьби по дереву геометрична фрезеровка відрізняється принципово: тут немає плавних кривих, пелюстків і пластичних переходів — тільки точні лінії, кути і площини.

Що таке геометричне фрезерування і чим воно відрізняється від різьби

Геометричне фрезерування — це окрема технологічна операція на ЧПУ-верстаті, яка дає прямолінійні або кутові виїмки на поверхні заготовки. Глибина, ширина і кут — задаються у програмі, фреза йде за точним вектором. Результат — рівні лінії або повторюваний патерн, однаковий на всіх деталях партії.

Головне непорозуміння, яке виникає на початку розмови з новим замовником: геометричне фрезерування плутають із об’ємною різьбою по дереву. Різьба — це скульптурна обробка: фреза або різець виймає матеріал у трьох вимірах, створює рельєф, тіні, пластику форми. Геометрична фрезеровка лишається у двох вимірах — глибина є, але траєкторія завжди пряма або кутова. Один порівняльний приклад: розетка з листям у класичному стилі — це різьба; рівні горизонтальні жолобки на фасаді — це геометрична фрезеровка.

Для замовника це практично означає ось що: геометричне фрезерування дешевше у серійному виробництві, тому що проста траєкторія фрези = коротший час циклу = менша вартість однієї деталі. Але воно не дає пластичного декору. Якщо завдання — «прикраса», то обирають різьбу або поєднання. Якщо завдання — «ритм, структура, стиль», то геометрична фрезеровка справляється без різьби.

Основні операції геометричного фрезерування

Щоб розмовляти з виробником однією мовою, варто розрізняти п’ять базових операцій. Кожна з них дає свій візуальний результат і відповідає конкретному завданню на фасаді.

Паз — прямий виріз певної ширини і глибини по лінії або периметру. Застосовується для декоративного поділу площини фасаду або для функціональних з’єднань. На кухонному фасаді паз «розрізає» площину на зони і дає ефект рами без накладних профілів. Дно пазу буває прямим або заокругленим — залежно від типу фрези.

Канелюра — вузький повздовжній жолобок. Класика — вертикальні канелюри на фасадах у неокласичному стилі, що повторюють ритм колон. Горизонтальні канелюри дають ефект «дошки» і добре читаються у лофті або мінімалізмі. Канелюра вужча за паз і зазвичай ідеальної заокругленої або V-подібної форми.

Фаска — зріз кромки або ребра під кутом. Фаска на ребрі фасаду знімає «тупий» контур і дає виробу легкий, майже ювелірний силует. На площині фасаду фаска використовується для позначення меж зон або імітації багета без накладних деталей.

Уступ (ступінь) — рівнева різниця на поверхні фасаду: одна частина площини вища, інша нижча. Уступ дає ефект рамки або панелі без будь-яких накладок. Це найпростіший спосіб зробити фасад «об’ємним» із мінімальними витратами на обробку.

Сітчастий і кутовий патерн — повторювана геометрія по всій площині фасаду: ромби, квадрати, діагоналі, пересічні лінії. Такий патерн дає насичену текстуру на великій площині шафи-купе або дверного полотна. Він найскладніший за часом програмування, але при серійному виробництві однакових фасадів вартість одиниці падає, бо програма використовується без змін для всієї партії.

Для яких меблевих вузлів застосовують геометричне фрезерування

Технолог виробництва думає не абстрактними термінами «паз і канелюра», а конкретними вузлами: фасад кухні, дверна накладка, фасад шафи. Тому пояснимо, яка операція де і навіщо застосовується.

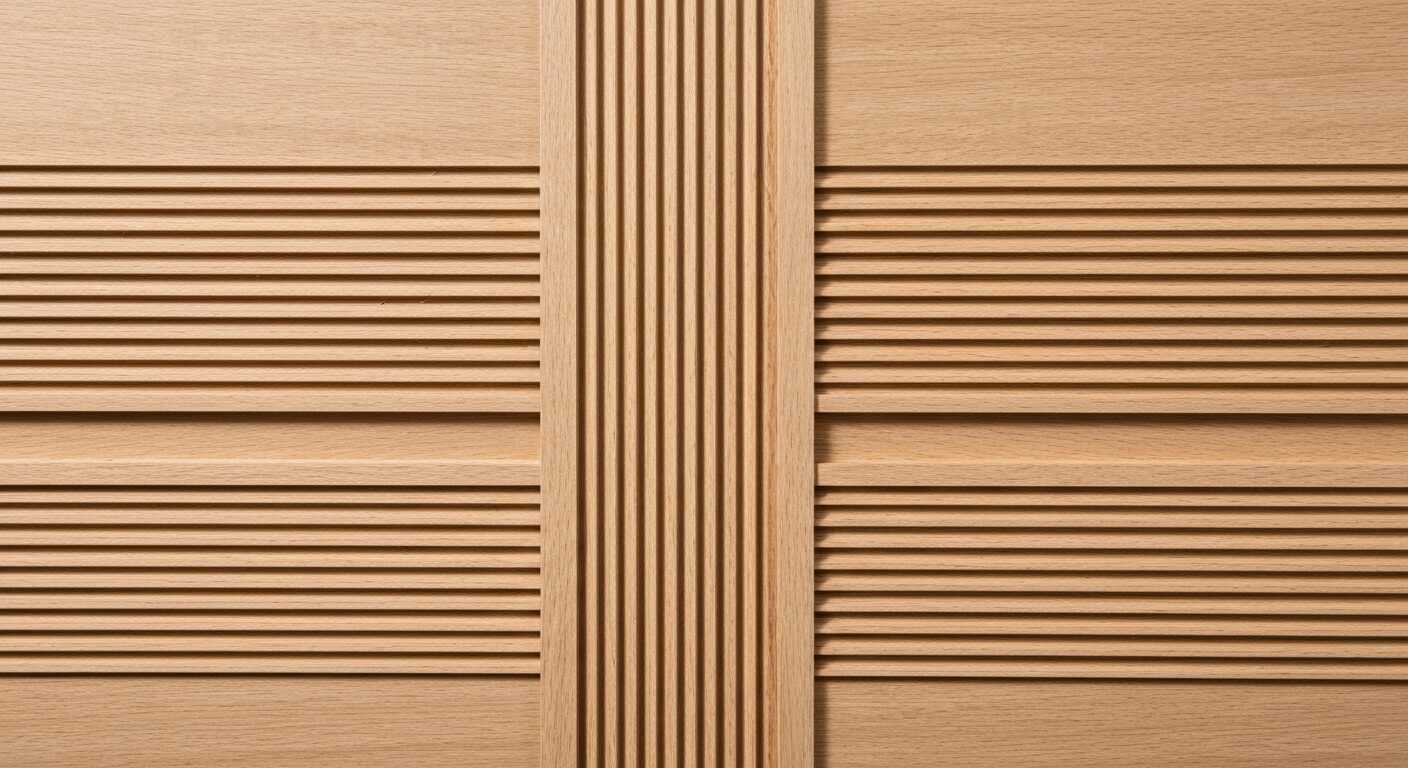

Кухонні фасади — найпоширеніший запит

Кухонний фасад — це масовий продукт. Виробництво замовляє десятки або сотні однакових деталей. Тут геометрична фрезеровка показує свою головну перевагу перед різьбою: просту траєкторію фрези і мінімальний час циклу на деталь.

Найчастіше на кухонних фасадах замовляють: – паз по периметру (створює ефект рами, не потребує накладних профілів); – уступ — зниження центральної панелі відносно кромки (класичний «мебельний щит»); – горизонтальні канелюри по всій площині — стиль лофт або модерн.

Важлива деталь для технолога, який замовляє фасади під плівку ПВХ: паз і уступ на МДФ мають бути з прямим або плавно заокругленим дном — гострий кут у пазі лягання плівки не дозволить, і кут «підніметься» при термовакуумуванні. Тому профіль пазу для фасадів під плівку завжди узгоджується окремо.

Чому геометрія дешевша за об’ємну різьбу при серійній партії? Фреза іде по одній траєкторії без підйомів і складних переходів. На одному фасаді 600×400 мм простий паз по периметру займає 3–4 хвилини машинного часу. Той самий фасад із рельєфною різьбою аналогічного візуального ефекту — 40–60 хвилин. При партії 80 фасадів різниця стає суттєвою.

Дверні накладки і вставки у полотна

Дверна накладка — вужчий і довший виріб, зазвичай із дуба, ясена або МДФ. Геометрична фрезеровка тут дає два типи результату залежно від стилю.

Горизонтальні канелюри по всій ширині накладки — це лофт і мінімалізм. Рівні лінії підкреслюють горизонталь, дверь «широшає» візуально. Для дуба такий рисунок добре читається під натуральний лак або морилку.

Кутові орнаменти по периметру накладки — це неокласика або арт-деко. По зовнішньому ребру накладки фрезерують фаску або уступ, всередині — кілька паралельних канелюр або ступінчастий перехід. Результат наближається до класичного багета, але виконується з одного шматка деревини без склейки.

Для дверних накладок особливо важливо узгоджувати напрямок волокна і напрямок канелюр. Канелюра поперек волокна на масиві дуба залишає рвані краї. Канелюра вздовж волокна — чистий різ. На МДФ цього обмеження немає.

Фасади шаф-купе і гардеробних систем

Фасади шаф-купе — великі площини. Тут геометрична фрезеровка вирішує завдання «зробити площину живою» без переобтяження декором.

Рівні пази-розділювачі замість профілів — практичне рішення для гардеробних. Замість того щоб наклеювати планки-розділювачі, роблять паз у товщині фасаду. Виходить аналогічний візуальний ефект, але менше деталей у конструкції.

Сітчастий патерн із ромбів або ліній — для скандинавського стилю. Повторювана дрібна геометрія по всій площині великого фасаду шафи дає ефект тканини або плетення. МДФ під матовий лак із таким патерном — характерне рішення для скандинавського і сучасного стилю.

Технологу важливо знати: при великих площинах (фасад 2000×600 мм і більше) геометричний патерн треба «зводити» до країв так, щоб паз не обривався на кромці. Програмування цього зведення додає час до підготовки, але без нього патерн виглядає незавершено.

Геометричне фрезерування і стилі інтер’єру — що під який стиль

Геометрична фрезеровка не є стильово нейтральною. Кожна операція тяжіє до певного напрямку, і знаючи стиль інтер’єру замовника, можна одразу рекомендувати тип обробки.

Мінімалізм. Один широкий паз або одинарна канелюра по центру фасаду — і більше нічого. Стриманість форми важлива. Чим менше операцій, тим сильніший ефект. МДФ під матовий білий або сірий лак. Кромки — фаска під кутом 45° для легкого силуету.

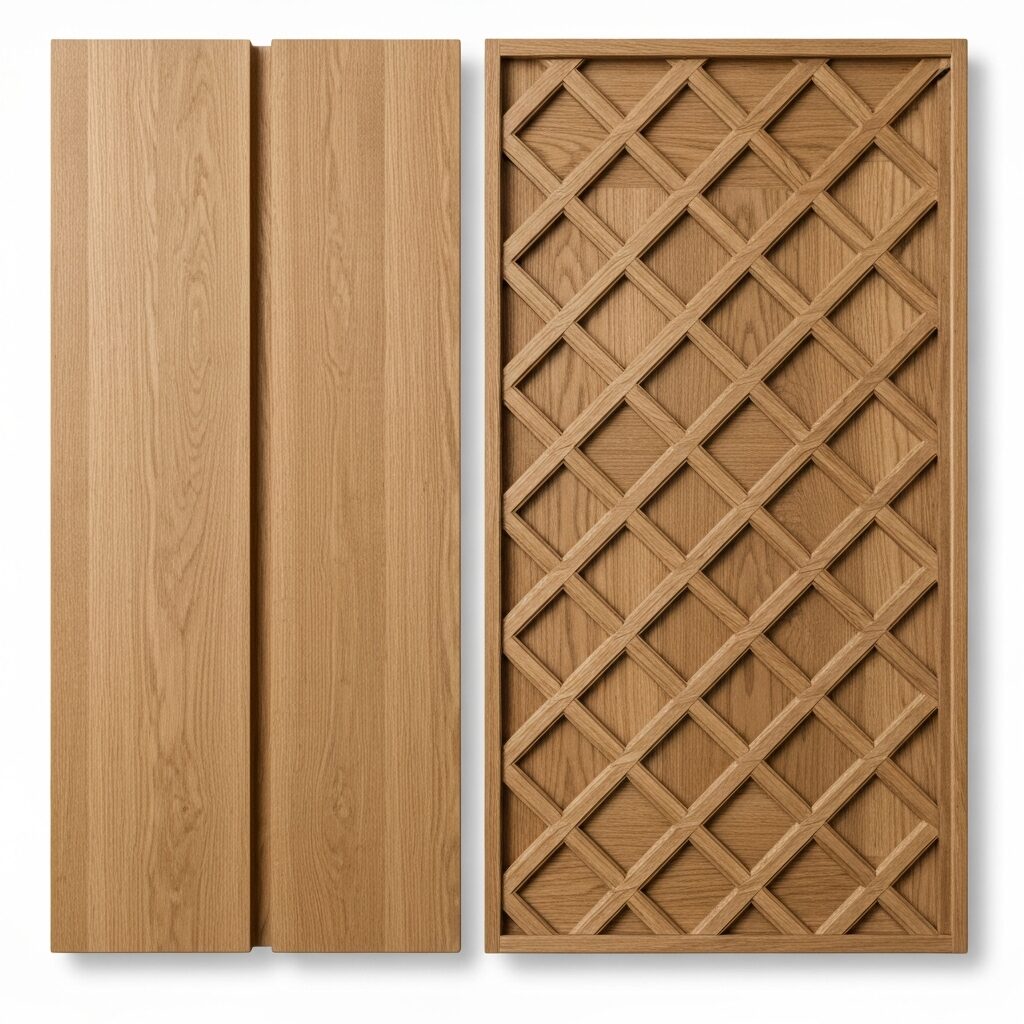

Лофт. Горизонтальні пази рівної глибини, грубий контраст між зонами. Пази можуть бути широкими, дно — прямим. Матеріал — МДФ під фарбування у темний колір або масив сосни під патину. Ключовий ефект — підкреслена горизонталь, відчуття індустріального простору.

Скандинавський стиль. Дрібний сітчастий патерн із ромбів або прямих ліній по всій площині. Матеріал — світлий дуб або ясен під натуральний лак, або МДФ під матовий білий/бежевий. Канелюри неглибокі, патерн ніжний. Уникати гострих кутів на ребрах — фаска або скруглення.

Неокласика. Вертикальні канелюри на фасаді плюс кутові уступи по периметру. Канелюри повторюють ритм колон. Матеріал — дуб або ясен, часто з морилкою. Уступ по периметру імітує класичну рамку-філонку без накладних деталей.

Арт-деко. Ступінчасті уступи, строга симетрія, акцент на горизонталях. Характерний прийом — три або п’ять паралельних пазів різної ширини, де ширший — у центрі. Матеріал — темний горіх або МДФ під глянцеве фарбування. Контраст між зонами виражений, але не грубий.

Сучасна еклектика. Поєднання геометричного фрезерування і ЧПУ-різьби по дереву на одному виробі. Наприклад, уступ і канелюри на основній площині фасаду, а в центральній панелі — рельєфний орнамент. Це складніше у виробництві, але дає унікальний результат.

Один практичний нюанс: якщо стиль ще не визначено остаточно, геометрична фрезеровка дає більшу свободу для фінального вибору покриття. Той самий паз на МДФ може стати білим фасадом під мінімалізм або чорним під лофт — залежно від фарби.

Матеріали для геометричного фрезерування — масив чи МДФ

Вибір матеріалу прямо впливає на результат геометричної фрезеровки: глибину каналів, гостроту кутів, поведінку під покриттям. Пояснимо практичні відмінності.

МДФ — оптимально для геометрії під плівку або фарбування

МДФ — однорідний матеріал без волокна і сучків. Фреза ріже його однаково у будь-якому напрямку. Результат — чіткі, гострі кути, рівне дно пазу, ідеально однакові деталі у серії.

Це перевага номер один при серійному виробництві: партія з 50 однакових фасадів буде геометрично ідентичною від першого до останнього виробу. У масиві такої гарантії немає — кожна дошка поводиться по-своєму.

Для фасадів МДФ під плівку ПВХ геометрична фрезеровка вимагає уваги до профілю пазу. Під термовакуумне плівкування — паз із заокругленим дном (радіус не менше 2–3 мм), без гострих кутів у основі. Під фарбування — можна гострі кути, вони дають чіткий тіньовий контур.

Для серій від 20 однакових фасадів МДФ — оптимальний матеріал. Вартість нижча за масив, стабільність розмірів вища, обробка поверхні під покриття рівна.

Масив дуба і ясена — для відкритої текстури і лаку

На масиві твердих порід геометричні операції дають інший естетичний результат. Пряма канелюра вздовж волокна дуба відкриває структуру дерева — видно кільця, промені, фактуру. Паз або уступ на масиві після морилки дає глибокий тіньовий ефект, якого МДФ не дасть навіть при рівному фарбуванні.

Але є обмеження. Масив живе: при зміні вологості фасад може злегка деформуватися. Якщо геометричний патерн дрібний або сітчастий — мікроскопічне розширення дошки може «закрити» або спотворити вузькі канелюри. Тому на масиві дуба або ясена рекомендовані ширші канелюри (від 3–4 мм) і менш щільний патерн.

Дуб і ясен добре тримають фаску і гостре ребро — твердий матеріал не кришиться при обробці. Канелюри на дубі під прозорий лак або воскову олію — класичне рішення для неокласичних і традиційних фасадів.

Фанера — для структурних рішень із пазами під кріплення

Фанера в геометричній фрезеровці використовується рідше, але має своє місце. Найчастіший запит — пази під кріплення або шип-паз у конструктивних вузлах меблів. Декоративне геометричне фрезерування на фанері менш поширене через шаруватість матеріалу: пила торців шару виходить нерівна і вимагає додаткової обробки.

Якщо фанеру обирають для видимих декоративних поверхонь — зазвичай беруть шпоновану фанеру з покриттям дуба або ясена. Тоді тонкий шпон дає чисту фактуру, але глибина фрезерування обмежена товщиною шпону (зазвичай 0,6–1 мм). Глибокі пази або уступи — тільки у фанеру без шпону.

Скільки коштує геометричне фрезерування меблевих фасадів

Вартість геометричного фрезерування залежить від чотирьох факторів. Пояснимо кожен конкретно — щоб ви могли самостійно оцінити, який діапазон очікувати до прорахунку.

Кількість операцій на одному фасаді. Один периметральний паз — це найпростіший і найдешевший варіант. Поєднання уступу, двох канелюр і фаски по кромці — складніша робота: більше переходів, більше машинного часу. Щоправда, «більше операцій» не означає «набагато дорожче»: при ЧПУ-обробці вартість додаткової операції на деталі зростає нелінійно, якщо всі операції виконуються за один установ.

Глибина фрезерування і тип профілю. Неглибокий декоративний паз (3–5 мм) на стандартному МДФ 18 мм — це одне. Глибокий уступ або наскрізний паз — інше. Чим більший об’єм матеріалу знімається за прохід, тим менша подача, тим довший цикл. Профіль із гострими кутами і профіль із заокругленням — різні типи фрез, різний час заміни.

Матеріал і його товщина. МДФ ріжеться швидше і рівніше за масив. Тверді породи (дуб, ясен) вимагають меншої подачі і швидшого зношення інструменту. Для замовника це означає: аналогічний патерн на масиві дуба обійдеться дорожче, ніж на МДФ. Різниця — суттєва.

Серійність — головний важіль вартості. Одиничний фасад і серія з 50 однакових фасадів коштують принципово по-різному на деталь. Причина проста: програму ЧПУ пишуть один раз, налаштовують верстат один раз, перевіряють першу деталь один раз. Далі серія іде без переналагодження. Чим більша партія, тим менша частка підготовчого часу на кожну деталь. Серійне замовлення від 20 однакових фасадів вже дає відчутну різницю у вартості порівняно з одиничним виготовленням.

Пряме наслідування для технолога: якщо є потреба у 5 зразках для вибору дизайну і надалі — серія, розраховуйте одиничні і серійні позиції окремо. Часто вигідніше одразу замовити серію, ніж зразки плюс серія пізніше.

Конкретні ціни у гривнях ми не публікуємо — вони залежать від вашого ескізу і завдання. Прорахунок безкоштовний: надайте DXF-файл або ескіз із розмірами, матеріал і тираж — відповімо протягом 2 робочих днів із точною вартістю.

Як замовити геометричне фрезерування — покроково

Процес замовлення займає від одного дня до кількох робочих днів залежно від складності патерну і наявності готового файлу. Кроки нижче — для стандартного запиту від меблевого виробництва.

Крок 1. Ескіз або DXF з розміщенням операцій. Оптимальний варіант — DXF-файл із позначеними лініями пазів, канелюр і уступів, їхньою глибиною і шириною. Якщо DXF немає — підійде ескіз у будь-якому форматі: PDF, JPEG, навіть фото з руки з розмірами. Для складного патерну або сітки на великому фасаді DXF значно прискорить підготовку і знизить вартість.

Крок 2. Вказати матеріал, товщину і бажану глибину операції. Матеріал (МДФ, масив дуба, ясена, фанера), товщина заготовки, покриття (під плівку, під фарбування, під лак) — ці параметри визначають профіль фрези і режим обробки. Якщо не знаєте глибину — вкажіть стиль і ціль, підберемо разом.

Крок 3. Прорахунок і підтвердження. Отримавши ескіз і параметри, готуємо прорахунок за 2 робочі дні. У прорахунку — вартість однієї деталі, вартість партії, строки виготовлення. Якщо потрібен тестовий зразок до серії — це можна узгодити окремо.

Крок 4. Виготовлення і перевірка партії. Перша деталь серії — контрольна. Перевіряємо геометрію, глибину, якість поверхні. Після підтвердження запускаємо всю партію. Для повторних замовлень того самого патерну — перевірка коротша, програма вже є.

Крок 5. Доставка Новою Поштою по Україні. Відправляємо по Україні Новою Поштою. Великі партії — паллетою або термоавтомобілем для захисту поверхні фасадів. Умови пакування узгоджуємо індивідуально залежно від матеріалу і покриття.

Часті питання про геометричне фрезерування деревини

Яка різниця між пазом і канелюрою?

Паз — це виріз із плоским або заокругленим дном, зазвичай ширший (від 5 мм і більше). Він використовується для поділу площини фасаду, імітації рамки або функціонального з’єднання. Канелюра — вузький жолобок, зазвичай напівкруглого або V-подібного перерізу. Вона дає ритмічний лінійний ефект. Практично: паз «ділить», канелюра «прикрашає». На одному фасаді часто поєднують обидва типи.

Чи підходить геометрична фрезеровка для МДФ під плівку ПВХ?

Так, підходить — але з важливою умовою. Профіль пазу для фасадів під плівку має бути без гострих кутів у основі: плівка не ляже у гострий кут і відшарується під нагрівом. Паз робиться з радіусом у основі від 2 мм, ширина — достатня для рівного заходу плівки. Уступ і фаска по кромці під плівку — теж підходять, якщо кут не гостріший за 45°. Перед замовленням серії рекомендуємо узгодити профіль пазу з технологом.

Від якого тиражу вигідно замовляти геометричні фасади серією?

Від 10–15 однакових деталей серія вже дає перевагу у вартості порівняно з одиничним виготовленням. Від 30–50 деталей перевага стає суттєвою. Якщо замовлення повторюється — програма зберігається, і наступна партія обходиться дешевше за першу.

Яка максимальна глибина фрезерування для фасаду МДФ 18 мм?

Практична максимальна глибина декоративного пазу або уступу для МДФ 18 мм — до 10–12 мм, тобто до половини товщини. Глибше різати можна, але фасад втрачає жорсткість у зоні виїмки. Для конструктивних пазів (шип-паз, паз під петлю) глибина визначається конструктивним завданням. Оптимальна декоративна глибина для більшості стилів — 4–8 мм: досить для чіткої тіні і читабельності рисунка.

Чи можна поєднати геометричну фрезеровку з об’ємною різьбою на одному фасаді?

Так, це поширена комбінація у неокласиці і сучасній еклектиці. Наприклад: уступ і канелюри по периметру фасаду — геометрична обробка, центральна панель — рельєфна різьба або різьблений орнамент. Обидві операції виконуються на ЧПУ, але різними інструментами і в різних режимах. При такому замовленні треба надати єдиний DXF-файл, де чітко розмежовані зони геометрики і рельєфу.

Скільки часу займає виготовлення партії 50 фасадів із геометричним орнаментом?

Залежить від складності патерну. Партія 50 фасадів із простим периметральним пазом — зазвичай 3–5 робочих днів після підтвердження замовлення. Складний сітчастий патерн або поєднання кількох операцій на одному фасаді — 7–10 робочих днів. Строки уточнюємо при прорахунку.

Як передати ескіз геометричного патерну для прорахунку?

Прийнятні формати: DXF (ідеально), PDF із розмірами, JPEG або PNG із кресленням. Для простих патернів (паз по периметру, одна канелюра) достатньо ескізу з розмірами від руки або в будь-якому графічному редакторі. Для складного сітчастого патерну — краще DXF або ілюстрація з точними відстанями між лініями і кутами. Що точніший файл — то швидший прорахунок.

Чи зберігається повторюваність орнаменту між різними партіями?

Так. ЧПУ-програма зберігається після першого замовлення. При повторному замовленні того самого патерну фасади будуть геометрично ідентичними першій партії з відхиленням, яке дає верстат — це стандартна точність ЧПУ-обробки. Якщо між партіями минуло багато часу — перевіряємо першу деталь нової партії перед запуском серії.

---
